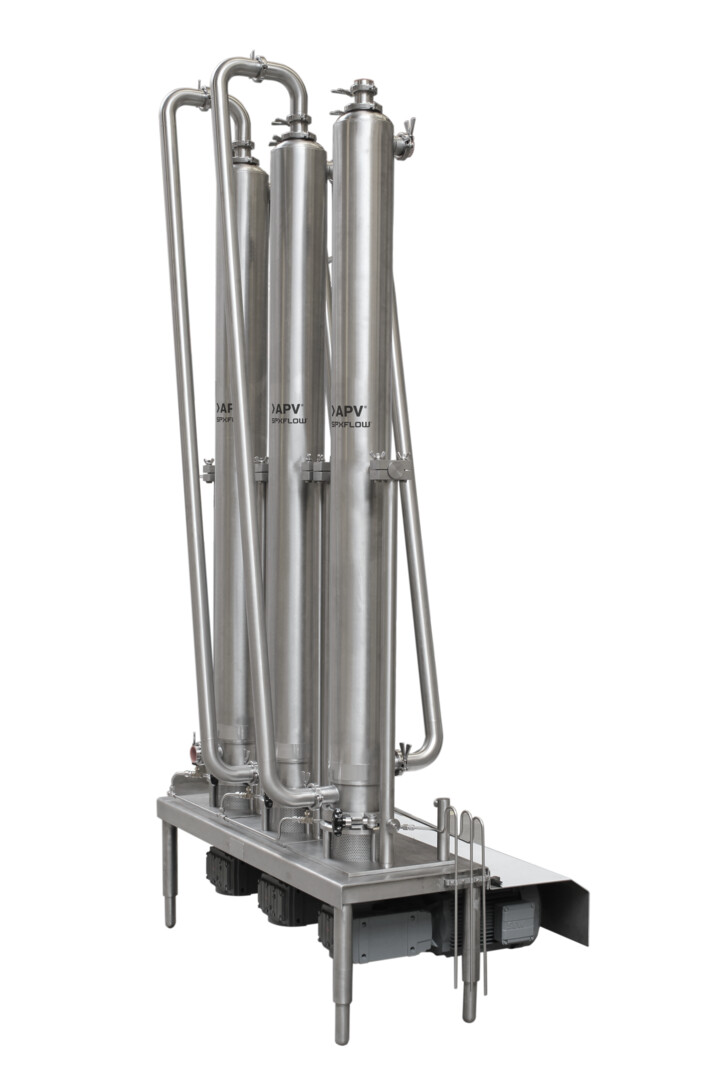

VT+/HT+ 系列 - 刮板式换热器

Product Type(s) : Scraped Surface Heat Exchangers
Description :

多弹性配置,可实现稳定高效的传热。

REQUEST PRICING

FEATURES

用于高效加热/冷却中等粘度产品

APV VT+/HT+ 刮板换热器 (SSHE) 为各种中等粘度产品的加热或冷却提供了卓越的性能,包括汤、蘸料、酱料、奶油、软奶酪、巧克力、水果/蔬菜泥、婴儿食品、脂肪和油脂。 提供立式 (VT+) 或卧式 (HT+) 型号。

功能

最高约为 10000 l/h,具体取决于产品、温度、特定要求和缸体数量。 标准设计 轻载和中载型 SSHE,立式缸体排列,安装在底座控制台上,底座控制台下方安装有搅拌齿轮电机。

缸体

使用卡箍安装到底板上的抛光表面缸体,附带焊接夹套。 根据应用的不同,缸体夹套可以使用蒸汽、水或乙二醇介质工作。 缸体由 EN.1.4404 (AISI316L) 制成

搅拌器和刮刀

该搅拌器有两排刮刀,安装在销上,允许它们自由摆动,刮擦整个传热区域。 标准搅拌器提供两种直径选项,即低排量搅拌器和高排量搅拌器。 搅拌器的顶段由位于产品区域的轴承衬套支撑。 搅拌器的顶部轴承表面由 SAF 优质钢制成,具有很强的耐磨性,衬套和搅拌器轴承表面在过度磨损时可更换。 搅拌器由 EN.1.4404 (AISI316L) 制成,刮刀由食品认证塑料 (PEEK) 制成。

轴封

SSHE 缸体只有一个轴封,位于缸体底部的驱动端。 轴封为双端面机械集装式密封(无菌设计),适用于水或蒸汽冲洗。

缸体和搅拌器起吊装置

VT+660 和 VT+680 模块附带有一个手动操作的起吊装置,用来将缸体和搅拌器抬离轴封。 缸体和搅拌器转到水平位置,以便进行检查和维修。 VT+422 和 VT+460 装置具有支撑支架,在检查和更换刮刀、密封件等零部件期间可以用来临时固定缸体。

驱动电机

搅拌器由齿轮驱动,该齿轮由高效电机提供动力,它们全部位于 SSHE 底部控制台的下方。

缸体分组

根据 SSHE 的作用,缸体最多四个一组安装在一个共用的不锈钢底座上,并且所有产品和服务互连均已完成。



Theory of Operation

VT+/HT+ SSHE 的工作原理:


产品流经内管,该内管周围环绕着包含加热或冷却介质的夹套。 叶片以交错式结构连接在轴上,不断从传热管壁上去除产品,以提高传热效率,减少结垢,确保长运行时间。

  1. 加热或冷却介质
  2. 产品
  3. 阀杆
  4. 刮刀
  5. 传热管
  6. 隔热件
  7. 不锈钢盖

DIMENSIONS & SPECIFICATIONS



技术参数 RT 648 型 RT 672 型
换热器表面/缸体 0.55 M2 0.84 M2
缸体直径
搅拌器直径
- 备选
150 MM
Ø115 MM
Ø138 MM
150 MM
Ø115 MM
Ø138 MM
产品:





最大 压力
模块 A Ø115
模块 A Ø138
模块 A1
进出口连接
净容量/缸
Ø115 MM 搅拌器
Ø138 MM 搅拌器
最大 粘度


181 BAR
28,5 BAR

Ø63.5 MM

11 L
7 L
500.000 CP


125 BAR
18,1 BAR

Ø63.5 MM

16 L
12 L
500.000 CP
介质:
最大 压力
推荐流量
入口-出口连接
8 BAR
15-20.000 I /H
Ø 2" BSP
8 BAR
15-20.000 I /H
Ø 2" BSP
最大 电机效率/类型 22 KW 22 KW
