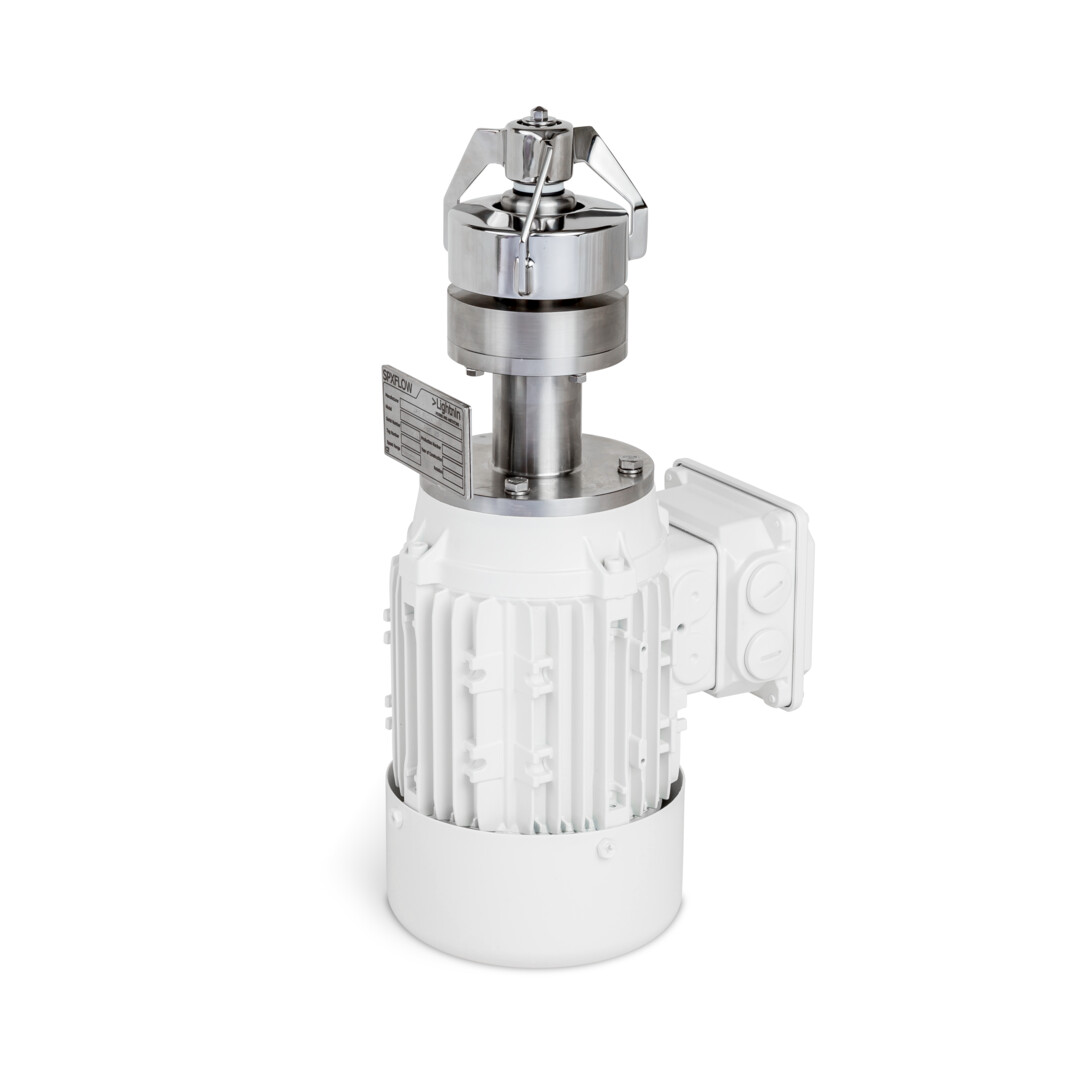

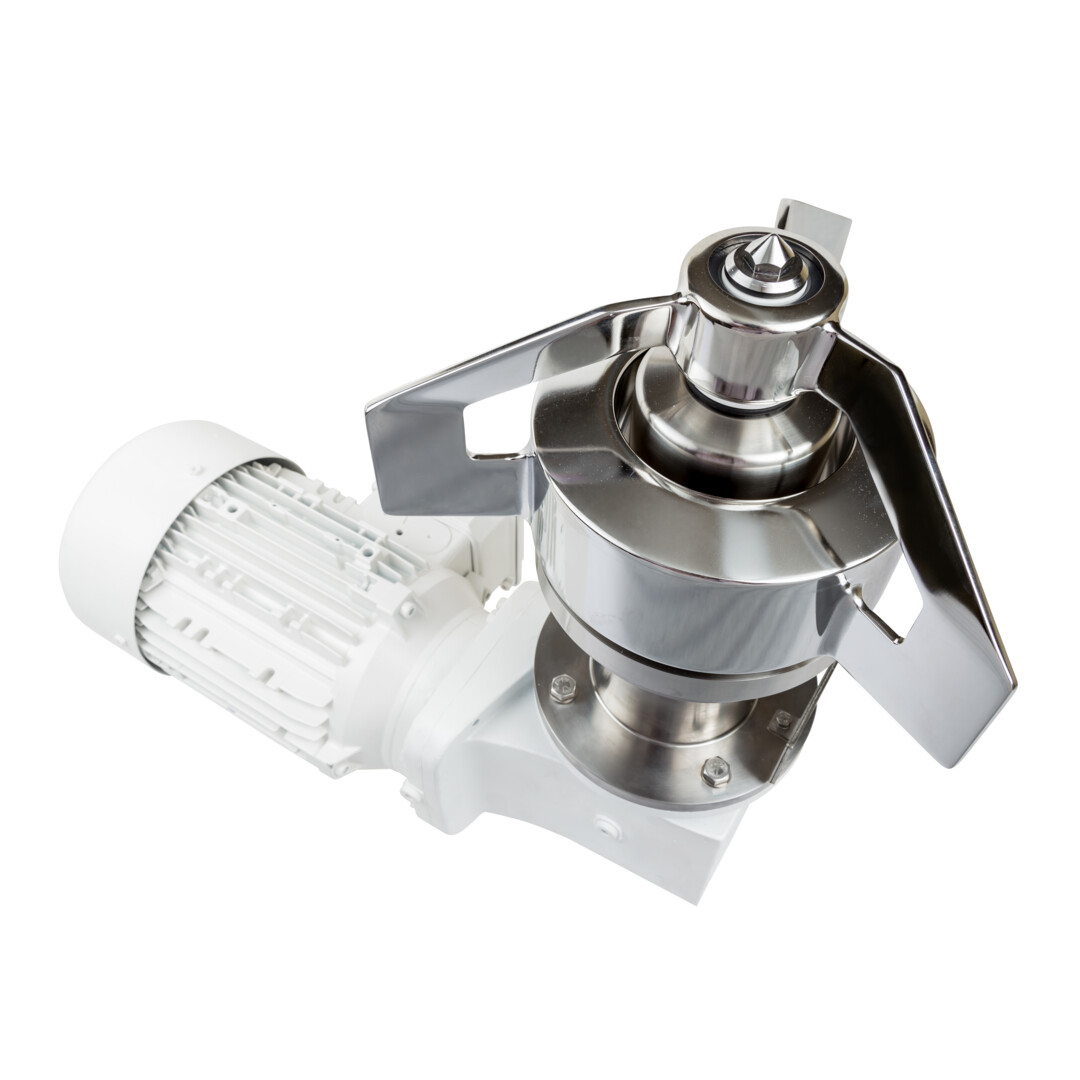

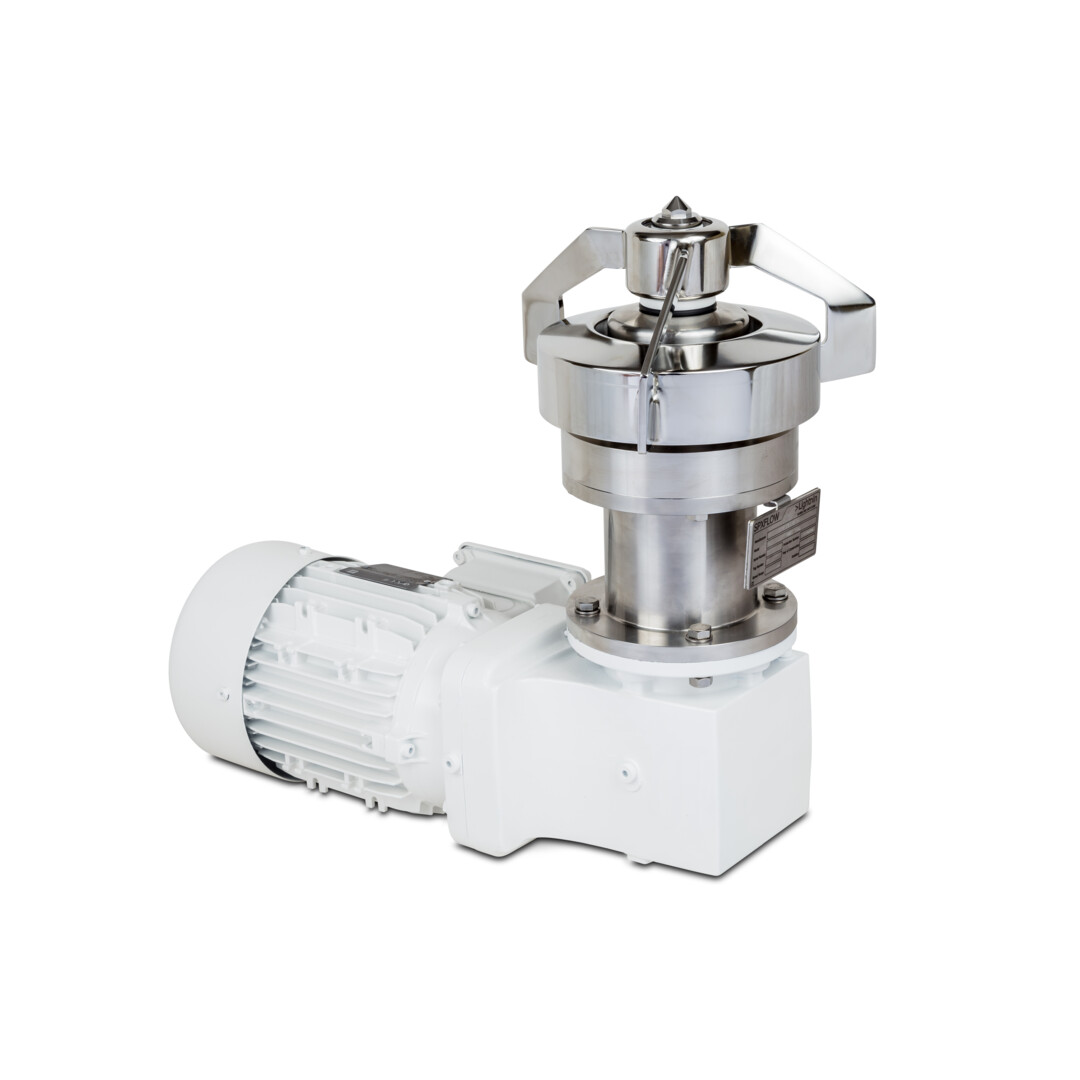

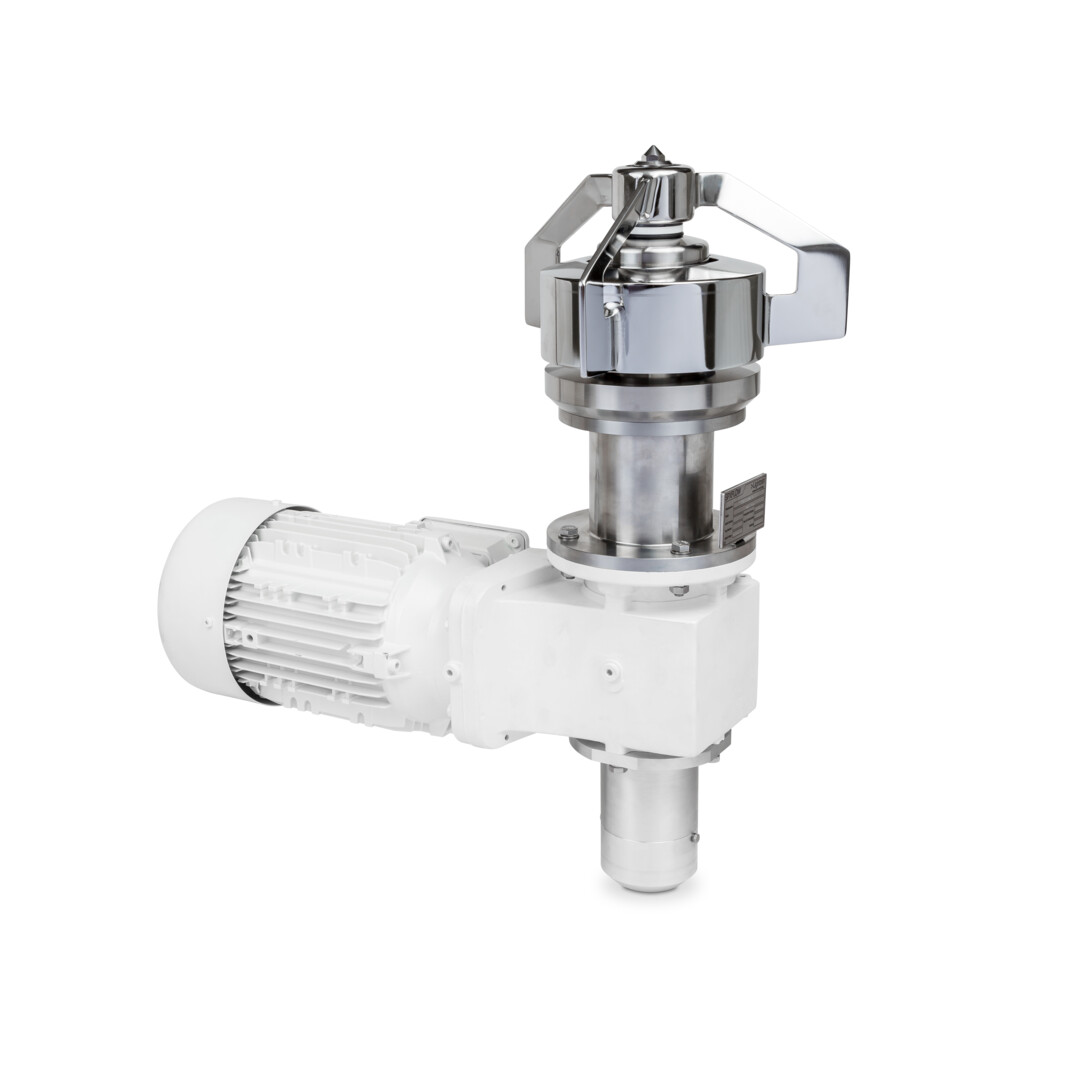

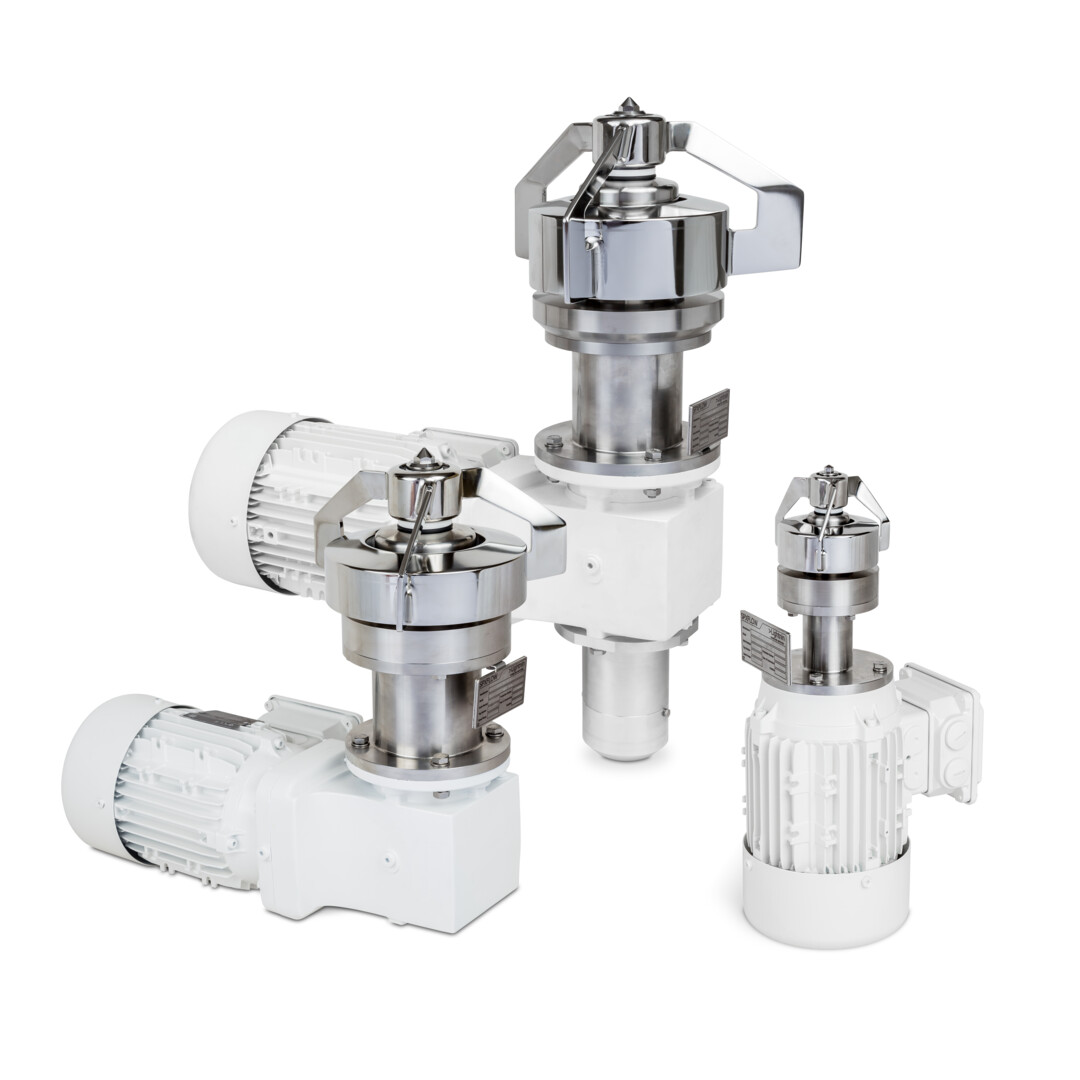

MagMixer MBE 系列底入式磁力混合器

Product Type(s) : Magnetic Mixers
Description :

Lightnin 底入式 MagMixer® MBE 可防止制药和生物技术加工和存储应用中的污染。 它的功率范围广,适合小容量或大容量料罐。

WHERE TO BUY

FEATURES

Lightnin – MBE MagMixer®

MBE 系列混合器适用于搅拌、溶解固体和固体悬浮液,因此适用于制药、生物技术、食品和饮料以及家庭护理和个人护理应用。

混合性能保持不变,因为仍然使用关键的 Lightnin 桨叶为您的应用提供服务。

  • 功率范围广,从 0.09kW 至 7.5kW(0.12Hp 至 7.5Hp),使得 MBE 适用于各种应用,料罐容量最高可达 50000L(13200 加仑)
  • 高轴承间隙和升降设计,允许产品通过,也可润滑套筒轴承。 轻松实现 CIP 和 SIP。
  • 大扭矩同轴磁力联轴器,大规格上带去耦机构
  • 所有料罐内材料均符合 USP VI 级标准
  • 通过溢流或喷球实现完全 SIP 或 CIP
  • 可在原位清洁 (CIP) 循环期间干式运行,实现完全排放
  • 具有变速功能的齿轮电机
  • 符合 FDA 的食品级环氧树脂涂料
  • 316 不锈钢液接零部件经过抛光和电抛光达到 0.5mRa (20µinRa) 标配,或应要求提供更高标准。 可提供高合金。
  • 提供 Lightnin 的 QAD 验证支持包



底部安装磁力搅拌器的设计特点和功能

轴承

  • 氧化锆内轴承:降低破损风险,抵抗转子突然停转造成的损坏
  • 碳化硅外轴承:端面带有通道,可更好地润滑底部接触表面并增强清洁 (CIP) 效果
  • MBE 型转子的干式运行能力: 桨叶的磁力提升可降低轴承表面的负载,从而在容器排空的同时保持搅拌器运行(混合至最后一滴)


下降装置

MBE200 及以上规格的搅拌器配有特殊的下降机构,可将驱动磁体从密封壳中抽出。

伸缩式驱动磁铁的优点

由于驱动磁铁抽出,可进行桨叶的控制拆卸和安全插入。 当磁性驱动转子从密封壳中下降抽出时,驱动装置保持在原位。 避免损坏陶瓷轴承。 提高安全性: 该设备可防止因将搅拌器头放置在轴承上而导致的挤压危险,从而满足欧盟机械指令关于防止受伤设计的要求。

可拆卸式密封壳(插入式)

作为焊接到容器中法兰型号的替代方案,该搅拌器可以配备可拆卸的密封壳。 这可方便维护。 这种实用的插入式解决方案越来越受欢迎,并且更容易从带机械密封的轴驱动搅拌器切换为磁力搅拌器。

不锈钢表面的电抛光

除了机械抛光到两个等级之外,我们还标配提供电抛光,以满足对尽可能高表面质量日益增长的需求。

Theory of Operation

MAGMIXER MBE 系列

Lightnin 磁力搅拌器的一大优势是完全将料罐内部与外部分离。 与传统的搅拌器不同,没有轴穿透料罐,因此没有机械密封。 这消除了泄漏和微生物污染的风险,并消除了与传统搅拌器相关的特殊维护需求。 我们研制的磁力搅拌器特别注重优化其可清洁性,这对无菌工艺至关重要。 MBE 系列符合 EC 1935 和 ASME BPE 标准,确认这些搅拌器的设计适合此类应用。

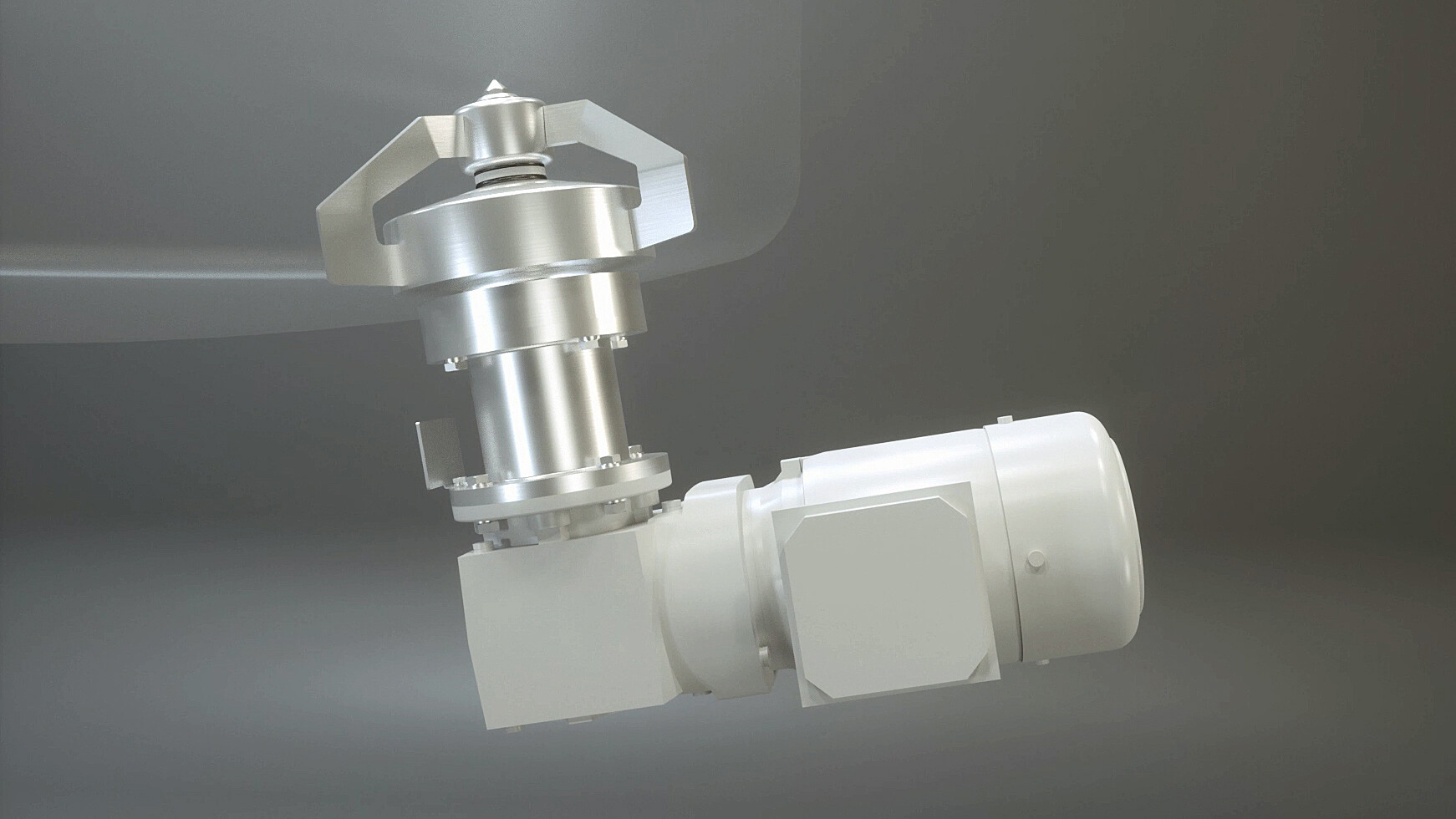

底部安装的磁力搅拌器是制药和生物技术生产中低粘度液体的先进设备。 紧凑的设计、低维护和高可靠性确保无故障生产。 使用底部安装的搅拌器还可腾出料罐盖上的空间,用于传感器、阀门和观察窗。

DIMENSIONS & SPECIFICATIONS

斯必克流体
规格

桨叶直径

电机功率 最低
转速
最高
转速
1mPas 时的
最大混合量
(mm/in) (kW) (Hp) (rpm) (rpm) (升) (加仑)
MBE 12D 80/3.15 0.09 0.121 170 1000 140 37
MBE 25D 105/4.13 0.18 0.241 170 950 350 92
MBE 50 130/5.12 0.37 0.496 110 520 1,200 317
MBE 75 190/7.48 0.55 0.738 85 460 2,500 660
MBE 100 250/9.84 0.75 1.006 85 340 14,500 3,830
MBE 200 300/11.81 1.50 2.012 85 300 28,000 7,397
MBE 300 350/13.78 2.20 2.95 85 285 31,000 8,189
MBE 550 400/15.74 4.00 5.364 85 270 25,000 6,604
MBE 750 450/17.72 5.50 7.376 85 270 40,000 10,567
MBE 1000 500/19.69 7.50 10.06 85 236 60,000 15,850





OPTIONS & PERFORMANCE

MBE 系列提供以下选件来满足您的应用要求:

  • 符合 ATEX 2G 标准,适用于危险区域,提供 NEMA XP 选件。
  • 不锈钢齿轮电机驱动选件
  • 高合金 904L,AL6XN 液接零部件选项
  • 备选轴承和 O 形圈组合
  • 提供插入式模块,可简化设备拆卸,实现 COP(异位清洗)程序,维护更简单



可靠且易于维护

超大插入式法兰

插入式法兰还提供大直径法兰,可通过底部开口将整个搅拌器头从容器中抽出。

桨叶速度监测

有时料罐内存在问题或者操作错误会对搅拌器头产生超过最大可传输扭矩的作用力,从而使磁力联轴器分离。 在这种情况下,尽管驱动装置仍在运行,但搅拌器头会停止转动。 为了监控这一问题,我们为搅拌器头提供了一个可选的非接触式
转速传感器。


通过 TRICLAMP 连接驱动装置外壳

使用 TriClamp 连接件连接驱动装置时,无需工具即可快速拆除,例如:将搅拌器用于高温灭菌罐时。 作为另一种选择,也可采用卡口连接件。

提取工具

用于可拆卸式密封壳的可选工具(插入式)。 借助此工具,可以轻松、轻柔地从料罐中取出密封壳。




安装选项

焊入料罐板 - 料罐板由客户焊接到容器上,混合器螺栓连接料罐板,桨叶位于料罐板轴承柱上
插入式料罐板 - 改进的罐板由客户焊接到容器上,带有联轴器和轴承的混合器插入料罐板中,桨叶位于轴承上
