W60 系列 - 截止、分流和罐底单座阀

Product Type(s) : Single Seat Valves
Description :

W60 系列单座阀用于关断或分流流程系统中的流动。  这些阀门为气动或手动操作，具有多种配置。  这些阀门用于加工饮料、食品、乳制品、制药、个人护理和化工行业的产品。
WHERE TO BUY

FEATURES

这些阀门采用多种阀体、气缸、阀杆和各种控制头，可以进行配置，以精确适合任何应用。

  • 阀体由实心 316L 钢材加工而成，带有激光焊接口
  • 用于连接转接头和阀体的标准“S”卡箍
  • 高压能力
  • 密封选项 Tef-Flow、Tef-Flow P、Tri-Rring（FKM 或 EPDM）、金属阀芯
  • 开放式支架 3-A 设计
关键应用

饮料加工

啤酒
苹果酒
果饮
液态糖和葡萄糖
软饮料
葡萄酒
麦芽汁

食品加工

动物油
调料
宠物食品
汤和酱汁
蔬菜汁
植物油
醋

乳制品加工

奶油
牛奶
奶粉
生牛奶
脱脂牛奶
乳清
乳清浓缩物

药品加工和个人护理品加工

乳液
精华液
护肤液
香水
WFI（注射用水）
高纯水纯度 水
纯水

化学加工

添加剂
粘合剂
涂料
受污染的液体
洗涤剂
乳胶
油漆

DIMENSIONS & SPECIFICATIONS

尺寸：

提供 1" 至 6" (25mm – 152mm) 外径尺寸。

材料：

产品接液零部件： ASTM 316L (UNS-S31603)；(DIN-1.4404)

非产品： ASTM 304 (UNS-S30400)；(DIN-1.4301)

密封材料： Tef Flow™（标配）

弹性体：

  • FKM（标配）
  • EPDM（选配）
  • FFKM（选配）

表面粗糙度： <0.8 µm)="" other="" finishes="" available="" upon=""></0.8>



OPTIONS & PERFORMANCE

阀座类型：

新品 - 金属和 X 射线可检测 Tef-Flow™“P”型阀座

斯必克流体为 Waukesha Cherry-Burrell 品牌单座阀的可靠 Tef-Flow™ P (PEEK) 阀座 增加了安全性。  TFP-MD 采用金属或 X 射线可检测 O 形圈，提供可一个 完整的可检测解决方案 用于乳制品、营养饮料、加工肉类和个人护理等关键应用中单座阀上的产品区零部件。

阀座类型   最高温度 应用 系列
Tef-Flow™ (TF)
180/82 首选标准阀座。
通用，>90% 的应用		 W60
Tef-Flow™“P”(TFP)
280/137 高温高压泄压阀 W60/W80

新品


Tef-Flow™ P-MD (TFP-MD)
    W60/W80
Tri-Ring (TR) E PDM，FKM
Oper. 280/137EPDM
Steril. 275/135EPDM
Oper. 350/176 FKM
Steril. 咨询工厂 FKM		 高压大颗粒 W60/W80
金属 (M)
375/190 高压大流量大颗粒 W60/W80





控制单元

Waukesha Cherry-Burrell 控制单元




连接件选项 阀位指示 接口选件 电磁阀
  • 用于线缆的 S/O 线夹（标配）
  • 快速断开针脚接头
  • Set & Forget 开关
  • 感应式接近开关 20-140V AC/DC，
  • 2 线（标配）
  • 本质安全型选件 5-24VDC
  • AS-i 现场总线卡
  • Device Net 现场总线网卡
  • 24VDC 或 110VAC
  • 选择 0 到 3 个电磁阀



CU4 控制单元





连接件选项 阀位指示 接口选件 电磁阀
  • 用于硬线缆的 S/O 线夹（标配）
    快速断开针脚接头
  • 2 个内部反馈传感器开关用于检测阀门开/关位置
  • AS-i Field® 总线卡
  • 24V 直流
  • 选择 1 个电磁阀或带NOT功能的电磁阀（空气/空气或空气辅助）



8681 控制单元





连接件选项 阀位指示 接口选件 电磁阀
  • 用于硬线缆的 S/O 线夹（标配）
    快速断开针脚接头
  • (3) 个可编程位置传感器位于控制头中
  • AS-i Field® 总线卡
  • DeviceNet® 现场总线网卡
  • 24V 直流
  • 手动操控和节气门调节
  • 控制头中最多有 (3) 个可用





气缸：

W61/W63   W81/W83 - 标准行程

W62/W65  W82/W85 - 标准行程

W61/W63   W81/W83 - 长行程

W62/W65   W82/W85 - 长行程

W61 - Y 形阀体 - 超长冲程



型号和功能：

W61 - 关断

  • W62 - 分流
  • W63 - 反向关断
  • W64 - 罐底阀
  • W64R - 反向罐底阀
  • W65 - 平稳分流
  • W68 - 节流
  • W68R - 反向节流

VIDEOS

W61 系列单座阀运行 - 打开和关闭阀座位置

图纸和型号

找到以下按以下内容分类的 3D STEP 文件。

  • 转接头
  • 气缸
  • 控制头
  • 阀体类型

下载说明： （推荐浏览器： Google Chrome）

  1. 单击下面的类别
  2. 找到要下载的部件号
  3. 右键单击超链接
  4. 选择“另存为”并浏览保存您的文件
  5. 要打开文件，请使用 3D 绘图查看器，如 (AutoDesk Inventor)，或使用 SolidWorks 打开。



其他资源：



注释：

  • 文件仅供参考。 使用 DS-1201 单座数据表第 8、9 页上的表格验证所有接口尺寸。
  • 使用 Big Machines 或联系应用工程团队验证组装有效性。



转接头
 类型 尺寸
  1" 1.5" 2.0" 2.5" 3.0" 4.0"
标配 102406
102406
 102407 102408 102409 102410
高压 109293 109293 109294 109295 109296 109297
长行程 - - - 122306 122307 122308

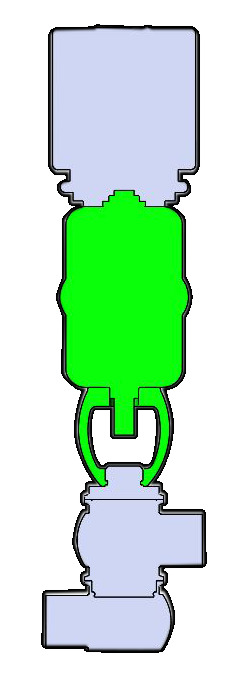

气缸
 详细 类型
完全可维护 4AR / 4AL / 4AA 5AR / 5AL / 5AA 6AR / 6AL / 6AA 6XL
免维护 A1 / A2 / A3 B1 / B2 / B3 C1 / C2 / C3
控制头
 详细 类型
Burkert 8681 Burkert 8681 用于可完全维护的气缸 Burkert 8681 用于免维护气缸
CU4 CU4 用于可完全维护的气缸 CU4 用于免维护气缸
WCB WCB 用于可完全维护的气缸 WCB 用于免维护气缸
W61 截止阀
 阀体配置 阀体类型 尺寸
    1" 1.5" 2.0" 2.5" 3.0" 4.0"
T T 102400 102401 102402 102403 102404 102405
TD T 102144 102145 102146 102147 102148 102149
D 102785 102786 102787 102788 102789 102790
TS T 102144 102145 102146 102147 102148 102149
S 102773 102774 102775 102776 102777 102778
C C 102449 102450 102451 102452 102453 102454
CD C 102455 102456 102457 102458 102459 102460
D 102785 102786 102787 102788 102789 102790
CS C 102455 102456 102457 102458 102459 102460

S

 102773 102774 102775 102776 102777 102778
L L 107685 107686 107687 107688 107689 107690
TM TM 105580 105581 105582 105583 105584 105585
CM CM 105586 105587 105588 105589 105590 105591
TPS TPS 111709 111710 111711 111712 109955 111713
CPS CPS 112408 112409 112410 112411 112412 112413
TOP R TOP R 108321 108322 108323 108324 108325 108326
TOP L TOP L 108327 108328 108329 108330 108331 108332
COP COP 108333 108334 108335 108336 108337 108338
Y Y --- --- --- 121663 121769 121770
W63 截止阀
 阀体配置 阀体类型 尺寸
    1" 1.5" 2.0" 2.5" 3.0" 4.0"
TS T 102144 102145 102146 102147 102148 102149
S 102773 102774 102775 102776 102777 102778
TD T 102144 102145 102146 102147 102148 102149
D 102785 102786 102787 102788 102789 102790
TB T 102144 102145 102146 102147 102148 102149
B 102779 102780 102781 102782 102783 102784
CS C 102455 102456 102457 102458 102459 102460

S

 102773 102774 102775 102776 102777 102778
CD C 102455 102456 102457 102458 102459 102460

D

 102785 102786 102787 102788 102789 102790
CB C 102455 102456 102457 102458 102459 102460

B

 102779 102780 102781 102782 102783 102784

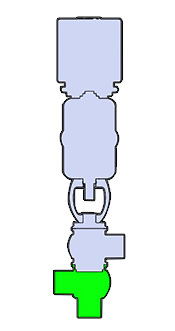

W62 分流
 阀体配置 阀体类型 尺寸
    1" 1.5" 2.0" 2.5" 3.0" 4.0"
TT T 102144 102145 102146 102147 102148 102149
T 102400 102401 102402 102403 102404 102405
TC T 102144 102145 102146 102147 102148 102149
C 102449 102450 102451 102452 102453 102454
CT C 102455 102456 102457 102458 102459 102460
T 102400 102401 102402 102403 102404 102405
CC C 102455 102456 102457 102458 102459 102460
C 102449 102450 102451 102452 102453 102454
TTD T 102144 102145 102146 102147 102148 102149
T 102144 102145 102146 102147 102148 102149

D

 102785 102786 102787 102788 102789 102790
TCD T 102144 102145 102146 102147 102148 102149
C 102455 102456 102457 102458 102459 102460
D 102785 102786 102787 102788 102789 102790
CTD C 102455
 102456 102457 102458 102459 102460
T 102144 102145 102146 102147 102148 102149
D 102785 102786 102787 102788 102789 102790
CCD C 102455 102456 102457 102458 102459 102460
C 102455 102456 102457 102458 102459 102460
D 102785 102786 102787 102788 102789 102790
TTS T 102144 102145 102146 102147 102148 102149
T 102144 102145 102146 102147 102148 102149
S 102773 102774 102775 102776 102777 102778
TCS T 102144 102145 102146 102147 102148 102149
C 102455 102456 102457 102458 102459 102460

S

 102773 102774 102775 102776 102777 102778
CTS C 102455
 102456 102457 102458 102459 102460
T 102144 102145 102146 102147 102148 102149

S

 102773 102774 102775 102776 102777 102778
CCS C 102455 102456 102457 102458 102459 102460
C 102455 102456 102457 102458 102459 102460

S

 102773 102774 102775 102776 102777 102778

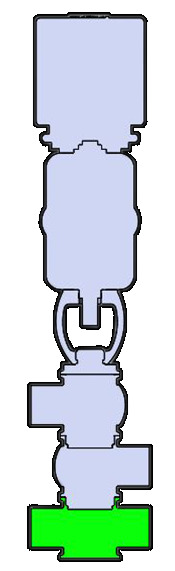

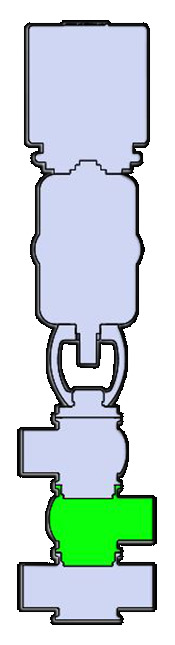

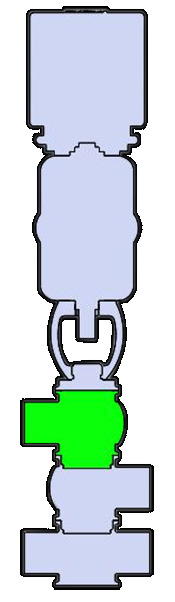

W65 分流
 阀体配置 阀体类型 尺寸
    1" 1.5" 2.0" 2.5" 3.0" 4.0"
TTT T 102144 102145 102146 102147 102148 102149
T 102144 102145 102146 102147 102148 102149

T

 106269 106061 106062 106063 106064 106065
CTC C 102455 102456 102457 102458 102459 102460
T 102144 102145 102146 102147 102148 102149
C 106270 106262 106263 106264 106265 106266
CTT C 102455 102456 102457 102458 102459 102460
T 102144 102145 102146 102147 102148 102149
T 106269 106061 106062 106063 106064 106065
CCT C 102455 102456 102457 102458 102459 102460
C 102455 102456 102457 102458 102459 102460
T 106269 106061 106062 106063 106064 106065
TCC T 102144 102145 102146 102147 102148 102149
C 102455 102456 102457 102458 102459 102460
C 106270 106262 106263 106264 106265 106266
CCC C 102455 102456 102457 102458 102459 102460
C 102455 102456 102457 102458 102459 102460

C

 106270 106262 106263 106264 106265 106266
TTC T 102144 102145 102146 102147 102148 102149
T 102144 102145 102146 102147 102148 102149

C

 106270 106262 106263 106264 106265 106266
TCT T 102144 102145 102146 102147 102148 102149
C 102455 102456 102457 102458 102459 102460

T

 106269 106061 106062 106063 106064 106065

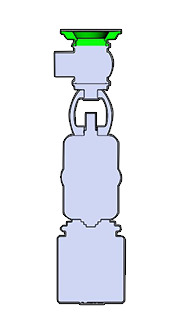

W64 罐底阀
 阀体配置 阀体类型 尺寸
    1" 1.5" 2.0" 2.5" 3.0" 4.0"
1/8" 法兰 --- 114824 114824 114825 114826 114827 114828
1/4" 法兰 --- 114829 114829 114830 114831 114832 114833
W64T/W84T T 102144 102145 102146 102147 102148 102149
W64R/W84R

T

 102144 102145 102146 102147 102148 102149
连接接口
尺寸
1" 1.5" 2.0" 2.5" 3.0" 4.0"
S-Line S-Line S-Line S-Line S-Line S-Line
