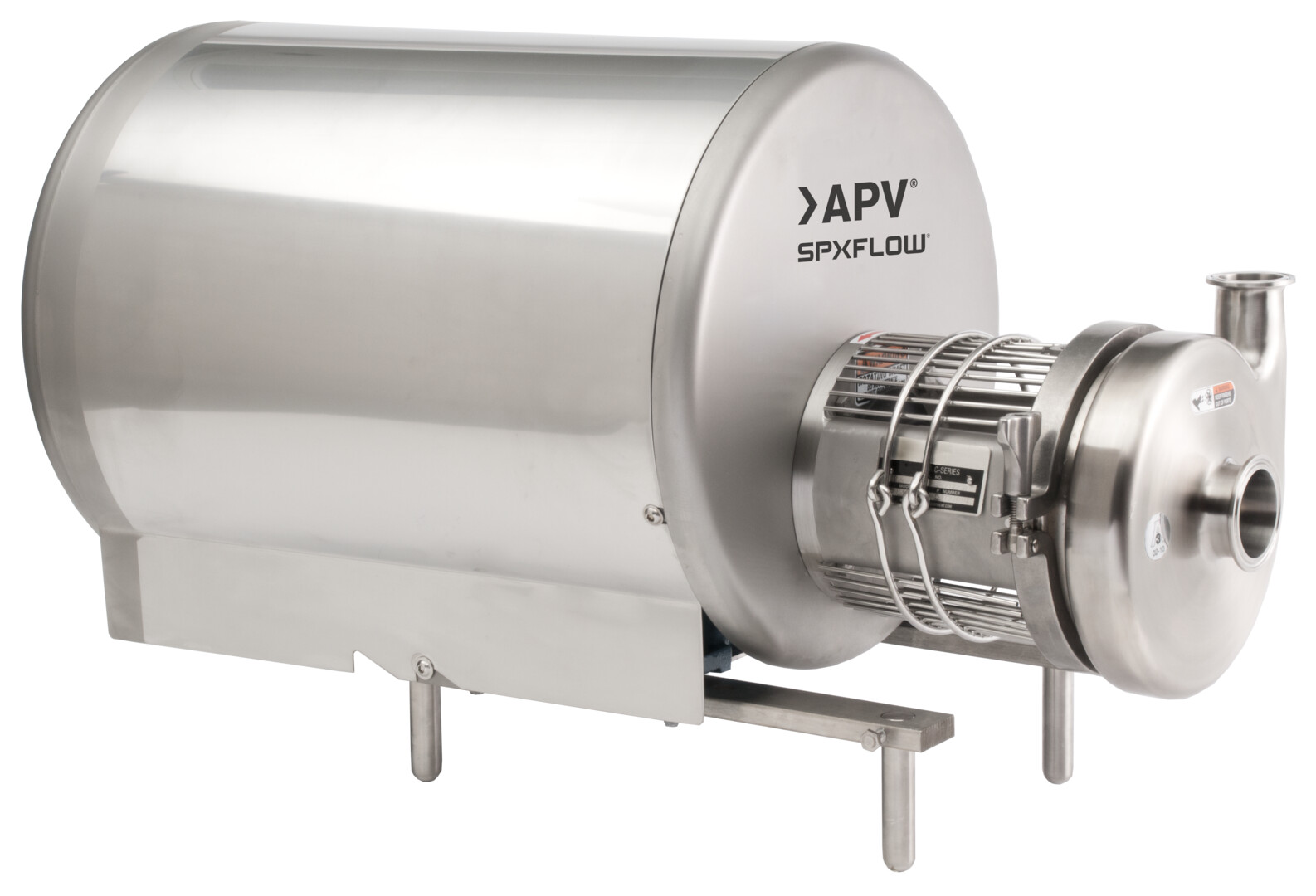

C-Series - Centrifugal Pumps
FEATURES
该泵在较低的重载型离心泵应用范围内提供较强的性能和极具竞争力的性价比。它可系列安装，即使对于粘性产品，也不会因为入口压力升高而担心密封件发生故障。
- 水力平衡降低了密封表面压力，从而减少了磨损，提高了效率
- 易清洁的开放式叶轮可提供顺畅的泵送性能
- 更大入口可用于更大吸入管路
- 标配 CIP 功能
- 泵和零部件可与其他 C 系列品牌互换
|
型号 |
入口 |
出口 |
最大叶轮尺寸 |
最大容量
|
最大扬程
|
||
|---|---|---|---|---|---|---|---|
|
1750 RPM
|
3500 RPM
|
1750 RPM
|
3500 RPM
|
||||
|
C100
|
1½"
(38mm) |
1"
(25mm) |
3.68"
(93mm) |
33 GPM
(7 m³/hr.) |
73 GPM
(17 m³/hr.) |
17 ft.
(5 m) |
55 ft.
(17 m) |
|
C114
|
1½"
(38mm) |
1½"
(38mm) |
4.00"
(102mm) |
74 GPM
(17 m³/hr.) |
148 GPM
(34 m³/hr.) |
18 ft.
(5 m) |
74 ft.
(23 m) |
|
C114
|
2"
(51mm) |
1½"
(38mm) |
4.00"
(102mm) |
84 GPM
(19 m³/hr.) |
180 GPM
(41 m³/hr.) |
17 ft.
(5 m) |
69 ft.
(21 m) |
|
C216
|
2"
(51mm) |
1½"
(38mm) |
6.00"
(152mm) |
145 GPM
(33 m³/hr.) |
280 GPM
(64 m³/hr.) |
42 ft.
(13 m) |
169 ft.
(52 m) |
|
C216
|
2½"
(64mm) |
1½"
(38mm) |
6.00"
(152mm) |
168 GPM
(38 m³/hr.) |
280 GPM
(64 m³/hr.) |
42 ft.
(13 m) |
169 ft.
(52 m) |
|
C218
|
2"
(51mm) |
1½"
(38mm) |
8.00"
(203mm) |
217 GPM
(49 m³/hr.) |
300 GPM
(68 m³/hr.) |
78 ft.
(23 m) |
317 ft.
(97 m) |
|
C218
|
3"
(76mm) |
1½"
(38mm) |
8.00"
(203mm) |
230 GPM
(52 m³/hr.) |
305 GPM
(69 m³/hr.) |
76 ft.
(23 m) |
305 ft.
(93 m) |
|
C328
|
3"
(76mm) |
2"
(51mm) |
8.00"
(203mm) |
416 GPM
(94 m³/hr.) |
635 GPM
(144 m³/hr.) |
74 ft.
(23 m) |
304 ft.
(93 m) |
|
C328
|
4"
(102mm) |
2"
(51mm) |
8.00"
(203mm) |
460 GPM
(104 m³/hr.) |
900 GPM
(204 m³/hr.) |
74 ft.
(23 m) |
313 ft.
(95 m) |

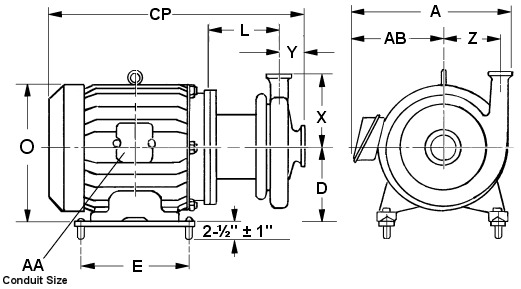

型号 C-100
设备宽度高度
框架
|
A
in (mm) |
AA
in (mm) |
AB
in (mm) |
CP
in (mm) |
D
in (mm) |
E
in (mm) |
L
in (mm) |
O
in (mm) |
|---|---|---|---|---|---|---|---|---|
56C
|
7.34 (186)
|
0.75 (19)
|
--
|
15.00 (381)
|
3.50 (89)
|
3.00 (76)
|
2.76 (70)
|
6.88 (175)
|
143TC
|
7.41 (188)
|
0.75 (19)
|
--
|
15.19 (386)
|
3.50 (89)
|
4.00 (102)
|
3.76 (96)
|
6.88 (175)
|
流体头
型号
|
吸入口
in (mm) |
排放出口
in (mm) |
X
in (mm) |
Y
in (mm) |
Z
in (mm) |
|---|---|---|---|---|---|
C-100
|
1.5 (38)
|
1 (25)
|
3.50 (89)
|
1.55 (39)
|
1.45 (37)
|
仅限“S”卡箍连接。
注意：尺寸仅供参考。如果需要更详细的测量，请联系您的 WCB 代表。
注意：Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。下单之前，所有选型都必须由授权 WCB 人员审核。对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
1.5" x 1" x 3.68" 型号 C-100 - 60 Hz 泵曲线，95-07063 PDF || PDF
60 Hz - 3500 RPM 曲线：
1.5" x 1" x 3.68" 型号 C-100 - 60 Hz 泵曲线，95-07054 PDF || PDF
型号 C-114
设备宽度高度
框架
|
A
in (mm) |
*AA
in (mm) |
AB
in (mm) |
CP
in (mm) |
D
in (mm) |
E
in (mm) |
J
in (mm) |
L
in (mm) |
O
in (mm) |
|---|---|---|---|---|---|---|---|---|---|
56C
|
7.34 (186)
|
0.75 (19)
|
--
|
18.64 (473)
|
3.50 (89)
|
3.00 (76)
|
10.38 (264)
|
6.22 (158)
|
6.88 (175)
|
140TC
|
7.81 (198)
|
0.75 (19)
|
--
|
19.08 (485)
|
3.50 (89)
|
5.00 (127)
|
10.69 (272)
|
6.22 (158)
|
6.88 (175)
|
182TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
22.06 (560)
|
4.50 (114)
|
5.50 (140)
|
12.00 (305)
|
6.78 (172)
|
8.69 (221)
|
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
X
in (mm) |
Y
in (mm) |
Z
in (mm) |
|---|---|---|---|---|---|
C-114
|
1.50 (38) 或 2.00 (51)
|
1.50 (38)
|
3.63 (92)
|
1.59 (40)
|
2.63 (67)
|
仅限“S”卡箍连接。
注意：尺寸仅供参考。如果需要更详细的测量，请联系您的 WCB 代表。
注意：Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。下单之前，所有选型都必须由授权 WCB 人员审核。对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07064 PDF || PDF
2" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07065 PDF || PDF
60 Hz - 3500 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07055 PDF || PDF
2" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07056 PDF || PDF
50 Hz - 1450 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 50 Hz 泵曲线，95-07093 PDF || PDF
50 Hz - 2900 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 50 Hz 泵曲线，95-07097 PDF || PDF
型号 C-216
设备宽度高度
框架
|
A
in (mm) |
AA
in (mm) |
AB
in (mm) |
CP
in (mm) |
D
in (mm) |
E
in (mm) |
J
in (mm) |
L
in (mm) |
O
in (mm) |
|---|---|---|---|---|---|---|---|---|---|
56C
|
7.34 (186)
|
0.88 (22)
|
--
|
17.00 (432)
|
3.50 (89)
|
3.00 (76)
|
10.53 (267)
|
6.06 (154)
|
6.88 (175)
|
143TC
|
7.81 (198)
|
0.88 (22)
|
--
|
18.44 (468)
|
3.50 (89)
|
4.00 (102)
|
10.84 (275)
|
6.06 (154)
|
6.88 (175)
|
145TC
|
7.81 (198)
|
0.88 (22)
|
--
|
19.25 (489)
|
3.50 (89)
|
5.00 (127)
|
10.84 (275)
|
6.06 (154)
|
6.88 (175)
|
182TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
22.00 (559)
|
4.50 (114)
|
4.50 (114)
|
12.22 (310)
|
6.69 (170)
|
8.69 (221)
|
184TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
22.31 (567)
|
4.50 (114)
|
5.50 (140)
|
12.22 (310)
|
6.69 (170)
|
8.69 (221)
|
213TC
|
14.44 (367)
|
1.38 (35)
|
8.69 (221)
|
25.63 (651)
|
5.25 (133)
|
5.50 (140)
|
13.97 (355)
|
7.81 (198)
|
10.25 (260)
|
215TC
|
14.44 (367)
|
1.38 (35)
|
8.69 (221)
|
26.19 (665)
|
5.25 (133)
|
5.50 (140)
|
13.97 (355)
|
7.81 (198)
|
10.25 (260)
|
256TC
|
14.69 (373)
|
1.38 (35)
|
9.63 (245)
|
30.03 (763)
|
6.25 (159)
|
10.00 (254)
|
14.59 (371)
|
8.44 (214)
|
12.88 (327)
|
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
X
in (mm) |
Y
in (mm) |
Z
in (mm) |
|---|---|---|---|---|---|
C-216
|
2 (51) 或 2.5 (63)
|
1.5 (38)
|
4.50 (114)
|
1.91 (49)
|
3.69 (94)
|
仅限“S”卡箍连接。
注意：尺寸仅供参考。如果需要更详细的测量，请联系您的 WCB 代表。
60 Hz - 1750 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07066 PDF || PDF
2.5" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07067 PDF || PDF
60 Hz - 3500 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07057 PDF || PDF
2.5" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07058 PDF || PDF
50 Hz - 1450 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 50 Hz 泵曲线，95-07094 PDF || PDF
50 Hz - 2900 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 50 Hz 泵曲线，95-07098 PDF || PDF
型号 C-218
设备宽度高度
框架
|
A
in (mm) |
AA
in (mm) |
AB
in (mm) |
CP
in (mm) |
D
in (mm) |
E
in (mm) |
J
in (mm) |
L
in (mm) |
O
in (mm) |
|---|---|---|---|---|---|---|---|---|---|
145TC
|
7.81 (198)
|
0.88 (22)
|
--
|
19.44 (494)
|
3.50 (89)
|
5.00 (127)
|
10.91 (277)
|
6.31 (160)
|
6.88 (175)
|
182TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
21.94 (557)
|
4.50 (114)
|
4.50 (114)
|
12.28 (312)
|
6.94 (176)
|
8.69 (221)
|
184TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
22.50 (572)
|
4.50 (114)
|
5.50 (140)
|
12.28 (312)
|
6.94 (176)
|
8.69 (221)
|
213TC
|
14.44 (367)
|
1.38 (35)
|
8.69 (221)
|
25.06 (637)
|
5.25 (133)
|
5.50 (140)
|
13.28 (337)
|
7.31 (186)
|
10.25 (260)
|
215TC
|
14.44 (367)
|
1.38 (35)
|
8.69 (221)
|
25.88 (657)
|
5.25 (133)
|
7.00 (178)
|
13.28 (337)
|
7.31 (186)
|
10.25 (260)
|
256TC
|
14.69 (373)
|
1.38 (35)
|
9.63 (245)
|
29.72 (755)
|
6.25 (159)
|
10.00 (254)
|
14.66 (372)
|
8.19 (208)
|
12.88 (327)
|
284TSC
|
20.63 (524)
|
2.00 (51)
|
13.13 (334)
|
32.25 (819)
|
7.00 (178)
|
9.50 (241)
|
15.28 (388)
|
8.81 (224)
|
14.63 (372)
|
286TSC
|
20.63 (524)
|
2.00 (51)
|
13.13 (334)
|
32.25 (819)
|
7.00 (178)
|
11.00 (279)
|
15.28 (388)
|
8.81 (224)
|
14.63 (372)
|
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
X
in (mm) |
Y
in (mm) |
Z
in (mm) |
|---|---|---|---|---|---|
C-218
|
2.00 (51) 或 3.00 (76)
|
1.50 (38)
|
5.50 (140)
|
1.91 (49)
|
4.75 (121)
|
仅限“S”卡箍连接。
注意：尺寸仅供参考。如果需要更详细的测量，请联系您的 WCB 代表。
注意：Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。下单之前，所有选型都必须由授权 WCB 人员审核。对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07068 PDF || PDF
3" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07069 PDF || PDF
60 Hz - 3500 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07059 PDF || PDF
3" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07060 PDF || PDF
50 Hz - 1450 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 50 Hz 泵曲线，95-07095 PDF || PDF
50 Hz - 2900 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 50 Hz 泵曲线，95-07099 PDF || PDF
型号 C-328
设备宽度高度
框架
|
A
in (mm) |
AA
in (mm) |
AB
in (mm) |
CP
in (mm) |
D
in (mm) |
E
in (mm) |
J
in (mm) |
L
in (mm) |
O
in (mm) |
|---|---|---|---|---|---|---|---|---|---|
182TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
22.63 (575)
|
4.50 (114)
|
4.50 (114)
|
13.09 (332)
|
7.25 (184)
|
8.69 (221)
|
184TC
|
12.19 (310)
|
1.00 (25)
|
7.13 (181)
|
23.19 (589)
|
4.50 (114)
|
5.50 (140)
|
13.09 (332)
|
7.25 (184)
|
8.69 (221)
|
213TC
|
14.44 (367)
|
1.38 (35)
|
8.69 (221)
|
25.75 (654)
|
5.25 (133)
|
5.50 (140)
|
14.09 (358)
|
7.63 (194)
|
10.25 (260)
|
215TC
|
14.44 (367)
|
1.38 (35)
|
8.69 (221)
|
26.31 (668)
|
5.25 (133)
|
7.00 (178)
|
14.09 (358)
|
7.63 (194)
|
10.25 (260)
|
256TC
|
14.69 (373)
|
1.38 (35)
|
9.63 (245)
|
30.41 (772)
|
6.25 (159)
|
10.00 (254)
|
15.47 (393)
|
8.50 (216)
|
12.88 (327)
|
284TSC
|
20.63 (524)
|
2.00 (51)
|
13.13 (334)
|
32.94 (837)
|
7.00 (178)
|
9.50 (241)
|
16.09 (409)
|
9.13 (232)
|
14.63 (372)
|
286TSC
|
20.63 (524)
|
2.00 (51)
|
13.13 (334)
|
32.94 (837)
|
7.00 (178)
|
11.00 (279)
|
16.09 (409)
|
9.13 (232)
|
14.63 (372)
|
324TSC
|
23.13 (588)
|
2.00 (51)
|
14.13 (359)
|
35.44 (900)
|
8.00 (203)
|
10.50 (267)
|
17.16 (436)
|
9.69 (246)
|
16.50 (419)
|
326TSC
|
23.13 (588)
|
2.00 (51)
|
14.13 (359)
|
35.44 (900)
|
8.00 (203)
|
12.00 (305)
|
17.16 (436)
|
9.69 (246)
|
16.50 (419)
|
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
X
in (mm) |
Y
in (mm) |
Z
in (mm) |
|---|---|---|---|---|---|
C328
|
3.00 (76) 或 4.00 (102)
|
2.00 (51)
|
5.50 (140)
|
2.22 (56)
|
4.75 (121)
|
仅限“S”卡箍连接。
注意：尺寸仅供参考。如果需要更详细的测量，请联系您的 WCB 代表。
注意：Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。下单之前，所有选型都必须由授权 WCB 人员审核。对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07070 PDF || PDF
4" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07071 PDF || PDF
60 Hz - 3500 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07061 PDF || PDF
4" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07062 PDF || PDF
50 Hz - 1450 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 50 Hz 泵曲线，95-07096 PDF || PDF
50 Hz - 2900 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 50 Hz 泵曲线，95-07100 PDF || PDF
