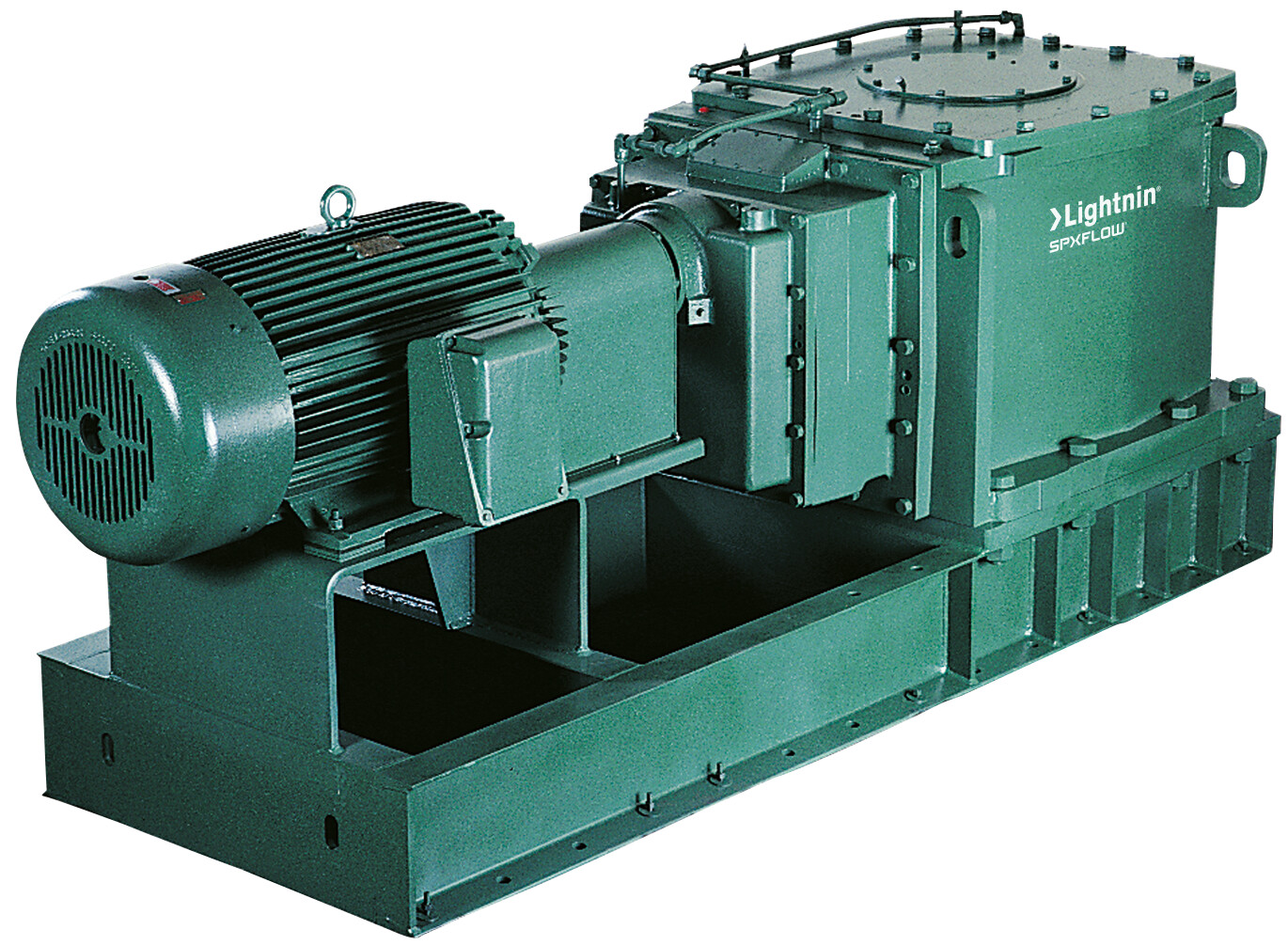

700/800 Series - High Torque Top Entering Mixer

Product Type(s) : Top Entry Mixers
Description :

Lightnin 700/800 混合器旨在为最大型、最苛刻的应用提供可靠的服务,从制药发酵和大规模化学加工,到矿物加工和重型废料渣处理。





WHERE TO BUY

FEATURES

产品特征和优点

  • 独有的空心套管传动装置可保护齿轮组免受严重轴弯曲的影响。
  • 轴承规格远超出 AGMA 要求,维护极少,使用寿命长
  • 重载型电机安装为标配
  • 马力 25 至 3000 +,转速 230 至 11.4 rpm
  • 可选择可更换的集装式密封
  • 允许扭矩范围内每个单位的输出轴最大,用于更佳弯曲设计和更长的轴。
  • 渗碳和研磨螺旋锥齿轮组合齿轮,实现无与伦比的效率、低噪音运行和长使用寿命

全系列桨叶可优化结果:

包括用于流量控制应用的 A310、用于满足高粘度要求的 A320、用于单独处理气体或气体和固体的 A315 以及用于需要复合结构特殊优势的应用的 A6000。

保证性能:

我们共同设计坚固耐用的 700/800 混合器,选择桨叶类型、轴长度和其他规格,以优化工艺结果。 然后,我们保证您的 Lightnin 混合器执行所推荐用于的工作。

100% 经测试:

每个大型 Lightnin 混合器驱动器都在高级测力计上进行了负载测试。 测试检查齿轮接触印痕、噪声读数、热数据和润滑情况。 欢迎您观看我们的混合器测试视频。 我们的目标始终是: 交付工厂组装的即开即用型装置,它们具有可互换零部件,能以尽可能最低的成本为您提供最高效的性能。

784/884 混合器的新设计

  • 直驱式
  • 坚固的壳体设计,易于组装和维护
  • 锥形滚子轴承可应对悬臂轴负载
  • 三联减速齿轮具有强大的 AGMA 服务系数
  • 适用于高达 1250 hp 的大型装置


功率高达 1000kW (1250HP) 的装置上的可用功能

挠曲保护
像这样的所有 800 系列设备中的此类均通过 Lightnin 空心套管挠曲保护装置,可防止混合器轴的弯曲负载。 套管和轴混合器安装在单独的轴承上。 扭转弹性联轴器将动力从套管传输到混合器轴,同时将传动装置与轴挠曲进行隔离。

飞溅润滑
对于不超过 783/883 的规格,浸没在油底壳中的齿轮可为所有表面提供恒定的油流量。

安全防护罩
使用符合 OSHA 要求的防护罩保护员工免受旋转部件的伤害。
所有安装法兰均按照 ASME 非燃烧压力容器规范设计。

坚固的电机安装
重载型通道底座是 700/800 系列的标配电机安装座。

油坝
通过套管轴周围的油坝主动防止混合器轴泄漏。

静音运行齿轮
所有螺旋齿轮均经过渗碳和研磨。 高效螺旋锥齿轮和小齿轮进行了成组配研,以确保平稳、安静的运行。





产品规格
