用于搅拌的皮带或齿轮传动装置

Product Type(s) : Side Entry Mixers
Description :

用于混合、均质化和温度均一性的 Plenty 侧入式搅拌器
WHERE TO BUY

FEATURES

优点：

  • 坚固耐用的重载型设计，延长了使用寿命
  • 最低维护要求
  • 齿轮或皮带传动选项（参见“型号”选项卡）
  • 机械密封为标准配置
  • 在现代化计算机控制机加工中心制造
  • 提供可选的储罐人行道转接器
  • 40 多年的运营经验
  • 提供 CE 和 ATEX 2G 认证

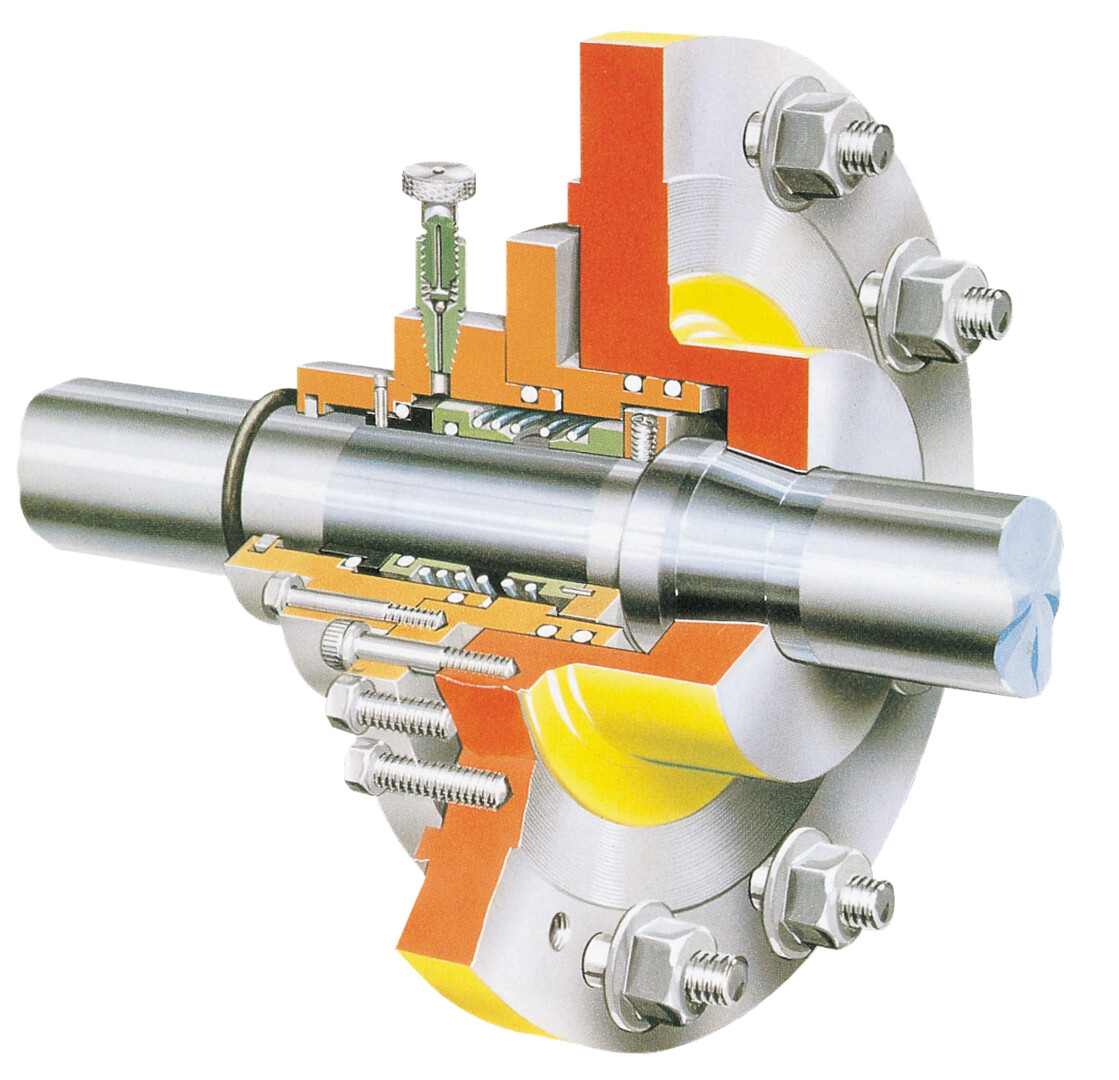

独特的储罐关断装置

所有装置都包括一个储罐关断装置，允许在满罐情况下更换轴封和轴承。 储罐关断机制采用了锥形金属-金属面，通过螺栓法兰实现正压夹紧，既可密封储罐内的产品，又可在更换轴承和/或轴封时稳固地支撑轴。

所有锥形面均耐磨且耐腐蚀。 Plenty 关断和机械密封组件最重要的方面是，它集成了一个安全止回阀，确保在拆除任何轴承或机械密封之前，可 100% 有效地关断。 Plenty 关断机制提供了完全的安全性，因为它不包含任何可能会变形、磨损或变质的柔性 O 形圈或垫圈。

关键应用

保持均匀性

保持精炼厂成品、中间产品或化工厂原料的均匀性，以确保规格一致。 这需要储罐从上到下翻转的整体完整移动，以及围绕储罐的循环，以确保位于顶部、中间和底部的产品均统一符合规格要求。

搅拌

为了在指定时间内混合两种或多种不同组分以获得均匀的混合，也需要完成从上到下的“翻转”。

温度均匀性

为了在加热或冷却期间帮助传热，或者保持温度均匀性 - 通常也需要完成完整的流体运动，从上到下的“翻转”。 搅拌器相对于加热元件的位置对于运行的成功也很重要。

联合任务

一个特定应用可能要应用一个或多个任务，必须通过最关键的任务来确定搅拌器的选择。

通常，功率要求最高的任务是搅拌。

DIMENSIONS & SPECIFICATIONS

OPTIONS & PERFORMANCE

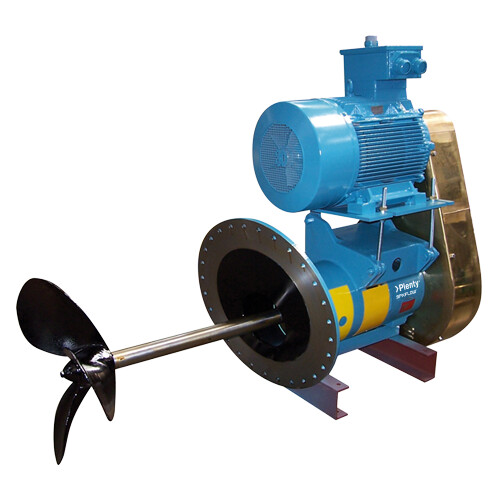

固定角度选项



密封泄漏检测

Plenty 标准密封泄漏检测系统提供了一种经济型解决方案，可提醒操作人员穿过机械密封的泄漏。 任何泄漏都被收集并隔离在配有液位传感器的收集容器中，该液位传感器可激活控制室中的报警。
如果需要，可提供其他泄漏检测系统以满足 API Plan 65 和 Plan 75 要求。

该泄漏系统可以安装在固定或旋转角度搅拌器上，也可以安装在搅拌器附近的地面上





下载
样本
重载型侧入式搅拌器 - PLM-102 ‖ US ‖ GB
型号

皮带传动搅拌器

水平底脚安装电机安装在钢安装板上的主搅拌器框架上方，可进行调节以实现正确的皮带张紧度。

铰链销和调节螺钉等可针对大气腐蚀提供抗腐蚀保护。 电机和搅拌器轴通过耐火防静电 (FRAS) 高扭矩传动（平行或角度偏置）带齿皮带连接，且进行了正确的规格确定，可传输电机功率。 滑轮配有锥形锁套，便于拆卸，并且封闭在防火花和防风雨罩中。 传动装置服务系数最小为 1.5。

主搅拌器框架是位于钢安装法兰上的刚性一体式浇注套管，并结合了预润滑的、永久密封的气密性轴轴承。 安装法兰包含了一个机械密封件，该密封件带有耐腐蚀和耐磨损的储罐关断装置，允许在满罐条件下更换密封件和轴承。

皮带传动搅拌器有固定角度和旋转角度两种型号。

齿轮传动搅拌器

由一台立式电机驱动，通过法兰安装在齿轮箱上方的支架上，并由一个带护罩的全金属柔性联轴器连接。 齿轮箱包括了一个最低服务系数为 1.5 的减速硬化高效螺旋锥齿轮组，其设计符合 AGMA 和 DIN 标准。 齿轮和所有轴承均采用溅油润滑，并装在大型齿轮箱内，可实现最大限度地散热。 搅拌器框架为刚性一体式铸铁件，套管位于齿轮箱和钢安装法兰上。

齿轮传动搅拌器有固定角度和旋转角度两种型号。
