200 系列 - 卫生级 - 离心泵

Product Type(s) : Centrifugal Pumps
Description :

我们为 200 系列离心泵系列感到特别自豪，该系列为泵用户提供了一贯的质量、价值和服务，且性能水平更高。
Capacity :

Pump Services


WHERE TO BUY

FEATURES



卫生 200 系列泵为重载型、高效应用而设计，具有卓越的耐腐蚀性。 叶轮和轴为一体式，直接连接到电机轴，消除了振动、轴承寿命短、NPSH 要求高、密封件维护量大、对中不良和运行条件不利等问题。

优点

  • 316L 不锈钢蜗壳、背板、叶轮和轴
  • 五片式叶轮，孔更深，改善入口特性
  • 模块化密封设计 - 一种尺寸适合所有型号
  • 多种密封件选择，包括标准商用密封件
  • 带有大轴承和坚固轴的强劲 JM 型电机
  • 提供适用于所有尺寸的底座安装选件
  • 流体温度范围高达 450°F (232°C)
Theory of Operation

Waukesha 蜗壳

（大容量型号更灵活）

经过优化的 Waukesha 设计可在各种工作条件下更高效地工作。 高效的泵壳和泵口设计可在低 NPSH 条件下最大限度地提高性能。

  1. 扩大的接口
  2. 熔模铸造或实心加工（未冲压和焊接）
  3. 更深、更高效的入口“孔”
  4. 蜗壳（大容量型号），均匀流动，最大程度减小湍流

Waukesha 的独家叶轮设计

Waukesha 叶轮/轴套为单件式，牢固安装在电机轴上。 与 C 型法兰安装泵不同，它能够在最严酷的工作条件下保持对齐并减小振动，从而最大限度地延长密封件的使用寿命。

  1. 独特的一体式叶轮/轴；
    避免叶轮/轮毂磨损
  2. 高效叶轮
  3. 无卡夹或裂缝，不会滋生污染物
  4. 五叶片叶轮（型号 2045 为 4 个叶片）

为卫生和工业应用提供独有的 NEMA JM 框架电机

JM 框架电机专门为直联式离心泵设计，符合 NEMA、Hydraulic Institute 和 ANSI 标准。

  1. 前轴承更重，使用寿命更长
  2. 超大型电机轴提高了刚性，降低了振动
  3. 直接连接叶轮；无需泵轴
关键应用

烘焙和甜品

蛋浆
油脂
调味品
甜味剂
酵母泥
糖浆

乳制品

乳清
奶油，牛奶
炼乳
RO/UF 系统

药品/化妆品

乳液
精华液
浆液
糖浆
高纯度水
WFI（注射用水）
染料，酒精
精油

化工/工业

洗涤剂
染料
肥皂液和溶液
硝酸铵
丙醇
氯化钾
乙酸钠

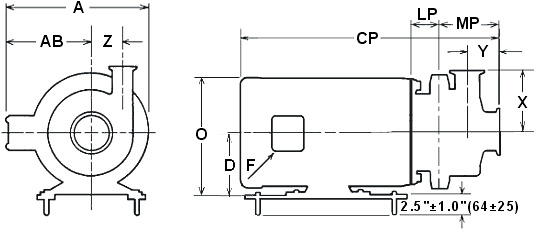

DIMENSIONS & SPECIFICATIONS

型号 2045

设备宽度高度

框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
145JM
9.32 (237)
5.73 (145)
17.52 (445)
3.50 (89)
0.88 (22)
2.92 (74)
3.43 (87)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
18.90 (480)
4.50 (114)
0.88 (22)
2.92 (74)
3.43 (87)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.15 (512)
4.50 (114)
1.09 (28)
2.92 (74)
3.43 (87)
8.49 (216)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号入口
in (mm)		出口
in (mm)		X
in (mm)		Y
in (mm)		Z
in (mm)
2045 1.5 (40) 1.5 (40) 3.88 (98) 1.81 (46) 2.25 (57)
2045 2.0 (50) 1.5 (40) 3.88 (98) 1.81 (46) 2.25 (57)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

1½" x 1½" x 4½" 型号 2045 - 60 Hz 泵曲线，95-07014 || PDF

2" x 1½" x 4½" 型号 2045 - 60 Hz 泵曲线，95-07013 || PDF

60 Hz - 3500 RPM 曲线：

1½" x 1½" x 4½" 型号 2045 - 60 Hz 泵曲线，95-07015 || PDF

2" x 1½" x 4½" 型号 2045 - 60 Hz 泵曲线，95-07016 || PDF

50 Hz - 1450 RPM 曲线：

1½" x 1½" x 4½" 型号 2045 - 50 Hz 泵曲线，95-07046 || PDF

 2" x 1½" x 4½" 型号 2045 - 50 Hz 泵曲线，95-07045 || PDF


50 Hz - 2900 RPM 曲线：

1½" x 1½" x 4½" 型号 2045 - 50 Hz 泵曲线，95-07025 || PDF
2" x 1½" x 4½" 型号 2045 - 50 Hz 泵曲线，95-07026 || PDF

2065LV 型号

设备宽度高度

框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
145JM
9.32 (237)
5.73 (145)
17.26 (438)
3.50 (89)
0.88 (22)
2.71 (69)
3.36 (85)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
18.64 (473)
4.50 (114)
0.88 (22)
2.71 (69)
3.36 (85)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
19.88 (505)
4.50 (114)
1.09 (28)
2.71 (69)
3.36 (85)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
21.64 (550)
5.25 (133)
1.38 (35)
2.97 (75)
3.36 (85)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
22.77 (578)
5.25 (133)
1.38 (35)
2.97 (75)
3.36 (85)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
24.90 (633)
6.25 (159)
1.38 (35)
3.97 (101)
3.36 (85)
11.39 (289)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号
入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
2065LV
1.5 (40)
1.5 (40)
4.75 (120)
1.94 (49)
3.19 (81)
2065LV
2.0 (50)
1.5 (40)
4.75 (120)
1.94 (49)
3.19 (81)
2065LV
2.5 (65)
1.5 (40)
4.75 (120)
1.94 (49)
3.19 (81)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

1" x 1" x 6" 型号 2065LV - 60 Hz 泵曲线，95-07012 || PDF

2" x 1" x 6" 型号 2065LV - 60 Hz 泵曲线，95-07011 || PDF

2" x 1" x 6" 型号 2065LV - 60 Hz 泵曲线，95-07010 || PDF

60 Hz - 3500 RPM 曲线：

1" x 1" x 6" 型号 2065LV - 60 Hz 泵曲线，95-07117 || PDF

2" x 1" x 6" 型号 2065LV - 60 Hz 泵曲线，95-07116 || PDF

2" x 1" x 6" 型号 2065LV - 60 Hz 泵曲线，95-07115 || PDF

50 Hz - 1450 RPM 曲线：

1" x 1" x 6" 型号 2065LV - 50 Hz 泵曲线，95-07044 || PDF

2" x 1" x 6" 型号 2065LV - 50 Hz 泵曲线，95-07043 || PDF

2" x 1" x 6" 型号 2065LV - 50 Hz 泵曲线，95-07042 || PDF

50 Hz - 2900 RPM 曲线：

1" x 1" x 6" 型号 2065LV - 50 Hz 泵曲线，95-07027 || PDF

2" x 1" x 6" 型号 2065LV - 50 Hz 泵曲线，95-07028 || PDF

2" x 1" x 6" 型号 2065LV - 50 Hz 泵曲线，95-07029 || PDF

型号 2065

设备宽度高度

框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
145JM
9.32 (237)
5.73 (145)
17.84 (432)
3.50 (89)
0.88 (22)
2.71 (69)
3.95 (100)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
19.22 (488)
4.50 (114)
0.88 (22)
2.71 (69)
3.95 (100)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.47 (520)
4.50 (114)
1.09 (28)
2.71 (69)
3.95 (100)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.23 (564)
5.25 (133)
1.38 (35)
2.97 (75)
3.95 (100)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
23.36 (593)
5.25 (133)
1.38 (35)
2.97 (75)
3.95 (100)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
25.49 (647)
6.25 (159)
1.38 (35)
3.97 (101)
3.95 (100)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.25 (692)
6.25 (159)
1.38 (35)
3.97 (101)
3.95 (100)
11.39 (289)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号入口
in (mm)		出口
in (mm)		X
in (mm)		Y
in (mm)		Z
in (mm)
2065 2.5 (65) 2.0 (50) 4.44 (113) 1.94 (49) 3.94 (100)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

2" x 2" x 6" 型号 2065 - 60 Hz 泵曲线，95-07009 || PDF

60 Hz - 3500 RPM 曲线：

2" x 2" x 6" 型号 2065 - 60 Hz 泵曲线，95-07114 || PDF

50 Hz - 1450 RPM 曲线：

2" x 2" x 6" 型号 2065 - 50 Hz 泵曲线，95-07041 || PDF

50 Hz - 2900 RPM 曲线：

2" x 2" x 6" 型号 2065 - 50 Hz 泵曲线，95-07030 || PDF

2065HV 型号

设备宽度高度

框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.18 (462)
3.50 (89)
0.88 (22)
2.71 (69)
4.29 (109)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
19.56 (497)
4.50 (114)
0.88 (22)
2.71 (69)
4.29 (109)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.81 (528)
4.50 (114)
1.09 (28)
2.71 (69)
4.29 (109)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.56 (573)
5.25 (133)
1.38 (35)
2.97 (75)
4.29 (109)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
23.69 (602)
5.25 (133)
1.38 (35)
2.97 (75)
4.29 (109)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
22.83 (580)
6.25 (159)
1.38 (35)
3.97 (101)
4.29 (109)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.58 (700)
6.25 (159)
1.38 (35)
3.97 (101)
4.29 (109)
11.39 (289)
284JM
20.78 (528)
13.12 (333)
31.18 (792)
7.00 (178)
2.00 (51)
3.97 (101)
4.29 (109)
14.44 (367)
286JM
20.49 (520)
13.12 (333)
31.39 (797)
7.00 (178)
2.00 (51)
3.97 (101)
4.29 (109)
14.44 (367)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号
入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
2065HV
3.0 (75)
2.0 (50)
4.44 (113)
1.94 (49)
3.94 (100)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

3" x 2" x 6" 型号 2065HV - 60 Hz 泵曲线，95-07008 || PDF

60 Hz - 3500 RPM 曲线：

3" x 2" x 6" 型号 2065HV - 60 Hz 泵曲线，95-07113 || PDF

50 Hz - 1450 RPM 曲线：

3" x 2" x 6" 型号 2065HV - 50 Hz 泵曲线，95-07040 || PDF

50 Hz - 2900 RPM 曲线：

3" x 2" x 6" 型号 2065HV - 50 Hz 泵曲线，95-07031 || PDF

型号 2075

设备宽度高度

框架A
in (mm)		B
in (mm)		CP
in (mm)		D
in (mm)		AA
in (mm)		AB
in (mm)		F
in (mm)		E
in (mm)		G
in (mm)
145JM
8.56 (218)
6.87 (174)
16.16 (410)
3.50 (89)
0.50 (13)
5.25 (133)
12.50 (317)
5.50 (140)
2.00 (51)
182JM
9.81 (249)
8.44 (214)
18.09 (459)
4.50 (114)
0.75 (19)
5.87 (149)
12.50 (317)
7.50 (190)
184JM
9.81 (249)
8.44 (214)
18.09 (459)
4.50 (114)
0.75 (19)
5.87 (149)
12.50 (317)
7.50 (190)
213JM
12.18 (309)
10.06 (256)
21.72 (552)
5.25 (133)
0.75 (19)
7.38 (187)
12.50 (317)
8.25 (209)
215JM
12.18 (309)
10.06 (256)
21.72 (552)
5.25 (133)
0.75 (19)
7.38 (187)
16.00 (406)
8.25 (209)
254JM
14.68 (373)
12.00 (305)
25.53 (648)
6.25 (159)
1.00 (25)
8.94 (227)
16.00 (406)
10.00 (254)
256JM
14.68 (373)
12.00 (305)
25.53 (648)
6.25 (159)
1.00 (25)
8.94 (227)
25.50 (648)
10.00 (254)
2.50 (64)
284JM
18.87 (225)
13.63 (346)
27.66 (703)
7.00 (178)
1.50 (38)
12.25 (311)
25.50 (648)
11.00 (279)
286JM
18.87 (225)
13.63 (346)
29.16 (791)
7.00 (178)
1.50 (38)
12.25 (311)
25.50 (648)
11.00 (279)
324JM
20.75 (527)
15.56 (395)
29.97 (761)
8.00 (203)
1.50 (38)
13.18 (335)
25.50 (648)
12.50 (317)
326JM
20.75 (527)
15.56 (395)
31.47 (799)
8.00 (203)
1.50 (38)
13.18 (335)
25.50 (648)
12.50 (317)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号
入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
2075
3.0 (75)
1.50 (40)
6.69 (170)
1.75 (44)
4.50 (114)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

3" x 1" x 8" 型号 2075 - 60 Hz 泵曲线，95-07241 || PDF

60 Hz - 3500 RPM 曲线：

3" x 1" x 8" 型号 2075 - 60 Hz 泵曲线，95-07243 || PDF

50 Hz - 1450 RPM 曲线：

3" x 1" x 8" 型号 2075 - 50 Hz 泵曲线，95-07240 || PDF

50 Hz - 2900 RPM 曲线：

3" x 1" x 8" 型号 2075 - 50 Hz 泵曲线，95-07242 || PDF

2085LV 型号

设备宽度高度

框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
145JM
9.32 (237)
5.73 (145)
17.48 (444)
3.50 (89)
0.88 (22)
2.75 (70)
3.55 (90)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
18.86 (479)
4.50 (114)
0.88 (22)
2.75 (70)
3.55 (90)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.11 (511)
4.50 (114)
1.09 (28)
2.75 (70)
3.55 (90)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
21.70 (551)
5.25 (133)
1.38 (35)
2.84 (72)
3.55 (90)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
22.83 (580)
5.25 (133)
1.38 (35)
2.84 (72)
3.55 (90)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
24.96 (634)
6.25 (159)
1.38 (35)
3.84 (97)
3.55 (90)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
26.72 (679)
6.25 (159)
1.38 (35)
3.84 (97)
3.55 (90)
11.39 (289)
284JM
20.78 (528)
13.12 (333)
30.32 (770)
7.00 (178)
2.00 (51)
3.84 (97)
3.55 (90)
14.44 (367)
286JM
20.49 (520)
13.12 (333)
30.53 (775)
7.00 (178)
2.00 (51)
3.84 (97)
3.55 (90)
14.44 (367)
324JM
23.05 (585)
14.61 (371)
32.42 (823)
8.00 (203)
2.50 (63)
3.84 (97)
3.55 (90)
16.25 (413)
326JM
23.05 (585)
14.61 (371)
32.42 (823)
8.00 (203)
2.50 (63)
3.84 (97)
3.55 (90)
16.25 (413)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号
入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
2085LV
2.0 (50)
1.5 (40)
6.69 (170)
1.75 (44)
4.50 (114)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

2" x 1" x 8" 型号 2085LV - 60 Hz 泵曲线，95-07007 || PDF

60 Hz - 3500 RPM 曲线：

2" x 1" x 8-11/16" 型号 2085LV - 60 Hz 泵曲线，95-07112 || PDF

50 Hz - 1450 RPM 曲线：

2" x 1" x 8" 型号 2085LV - 50 Hz 泵曲线，95-07039 || PDF

50 Hz - 2900 RPM 曲线：

2" x 1" x 8" 型号 2085LV - 50 Hz 泵曲线，95-07032 || PDF

型号 2085

设备宽度高度

   3x2 ½ 4x2 ½
框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.69 (475)
18.19 (462)
3.50 (89)
0.88 (22)
2.75 (70)

3x2 1/2 =
4.77(121)

4x2 1/2 =
4.27(108)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
20.07 (510)
19.57 (497)
4.50 (114)
0.88 (22)
2.75 (70)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
21.32 (542)
20.82 (529)
4.50 (114)
1.09 (28)
2.75 (70)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.92 (582)
22.42 (569)
5.25 (133)
1.38 (35)
2.84 (72)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
24.05 (611)
23.55 (599)
5.25 (133)
1.38(35)
2.84 (72)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
26.18 (665)
25.68 (652)
6.25 (159)
1.38 (35)
3.84 (97)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.94 (709)
27.44 (697)
6.25 (159)
1.38 (35)
3.84 (97)
11.39 (289)
284JM
20.78 (528)
13.12 (333)
31.54 (801)
31.04 (788)
7.00 (178)
2.00 (51)
3.84 (97)
14.44 (367)
286JM
20.49 (520)
13.12 (333)
31.75 (806)
31.25 (794)
7.00 (178)
2.00 (51)
3.84 (97)
14.44 (367)
324JM
23.05 (585)
14.61 (371)
33.64 (854)
33.14 (842)
8.00 (203)
2.50 (63)
3.84 (97)
16.25 (413)
326JM
23.05 (585)
14.61 (371)
33.64 (854)
33.14 (842)
8.00 (203)
2.50 (63)
3.84 (97)
16.25 (413)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号
入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
2085
3.0 (75)
2.5 (65)
5.63 (143)
2.53 (64)
5.06 (129)
2085
4.0 (100)
2.5 (65)
5.63 (143)
2.03 (52)
5.06 (129)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

3" x 2" x 8-11/16" 型号 2085 - 60 Hz 泵曲线，95-07006 || PDF

4" x 2" x 8" 型号 2085 - 60 Hz 泵曲线，95-07005 || PDF

60 Hz - 3500 RPM 曲线：

3" x 2" x 8-11/16" 型号 2085 - 60 Hz 泵曲线，95-07111 || PDF

4" x 2" x 8-11/16" 型号 2085 - 60 Hz 泵曲线，95-07110 ||

PDF

50 Hz - 1450 RPM 曲线：

3" x 2" x 8" 型号 2085 - 50 Hz 泵曲线，95-07038 || PDF

4" x 2" x 8" 型号 2085 - 50 Hz 泵曲线，95-07037 || PDF

50 Hz - 2900 RPM 曲线：

3" x 2" x 8" 型号 2085 - 50 Hz 泵曲线，95-07033 || PDF

4" x 2" x 8" 型号 2085 - 50 Hz 泵曲线，95-07034 || PDF

型号 2105

设备宽度高度

4x4 6x4
框架**A
in (mm)		**AB
in (mm)		**CP
in (mm)		**CP
in (mm)		D
in (mm)		***F
in (mm)		LP
in (mm)		MP
in (mm)		**O
in (mm)
184JM
11.11 (282)
6.87 (174)
22.09 (561)
22.12 (562)
4.50 (114)
1.09 (28)
2.59 (66)

4x4=
5.69 (144)

4x6=
5.72 (145)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
23.84 (605)
23.87 (606)
5.25 (133)
1.38 (35)
2.84 (72)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
24.97 (634)
25.00 (635)
5.25 (133)
1.38 (35)
2.84 (72)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
27.10 (688)
27.13 (689)
6.25 (159)
1.38 (35)
3.84 (97)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
28.86 (733)
28.89 (734)
6.25 (159)
1.38 (35)
3.84 (97)
11.39 (289)
284JM
20.78 (528)
13.12 (333)
32.46 (824)
32.49 (825)
7.00 (178)
2.00 (51)
3.84 (97)
14.44 (367)
286JM
20.49 (520)
13.12 (333)
32.67 (830)
32.70 (831)
7.00 (178)
2.00 (51)
3.84 (97)
14.44 (367)

**电机尺寸可能因电机制造商不同而异。

***F 尺寸 = 导管尺寸

流体头

型号 入口
in (mm)		 出口
in (mm)		 X
in (mm)		 Y
in (mm)		 Z
in (mm)
2105 4.0 (100) 4.0 (100) 6.94 (176) 2.86 (73) 6.75 (171)
2105 6.0 (150) 4.0 (100) 6.94 (176) 2.90 (74) 6.75 (171)

注释： 泵尺寸基于 S-Line 接头。 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。  Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

60 Hz - 1750 RPM 曲线：

4" x 4" x 10" 型号 2105 - 60 Hz 泵曲线，95-07004 || PDF

6" x 4" x 10" 型号 2105 - 60 Hz 泵曲线，95-07003 || PDF

50 Hz - 1450 RPM 曲线：

4" x 4" x 10" 型号 2105 - 50 Hz 泵曲线，95-07036 || PDF

6" x 4" x 10" 型号 2105 - 50 Hz 泵曲线，95-07035 || PDF

型号

入口

出口

最大
叶轮
尺寸


最大
流量


最大
扬程

1750 RPM

3500 RPM

1750 RPM

3500 RPM

2045

" (38mm)
2" (51mm)

1½"
(38mm)

4½"
(114 mm)

97 GPM
(22 m³/hr.)

190 GPM
(43 m³/hr.)

22 ft.
(7 m)

88 ft.
(27 m)

2065LV

1½" (38mm)
至
2½" (64mm)

1½"
(38mm)

6½"
(165 mm)

100 GPM
(23 m³/hr.)

200 GPM
(45 m³/hr.)

44 ft.
(13 m)

180 ft.
(55 m)

2065

2½"
(64mm)

2"
(51mm)

6½"
(165 mm)

245 GPM
(56 m³/hr.)

400 GPM
(91 m³/hr.)

47 ft.
(14 m)

190 ft.
(58 m)

2065HV

3"
(76mm)

2"
(51mm)

6½"
(165 mm)

370 GPM
(84 m³/hr.)

500 GPM
(114 m³/hr.)

50 ft.
(15 m)

200 ft.
(61 m)

2075

3"
(76mm)

1½"
(38mm)

811/16"
(218 mm)

125 GPM
(28 m³/hr.)

300 GPM
(68 m³/hr.)

80 ft.
(24 m)

320 ft.
(98 m)

2085LV

2"
(51mm)

1½"
(38mm)

8½"
(216 mm)

70 GPM
(16 m³/hr.)

145 GPM
(33 m³/hr.)

81 ft.
(25 m)

330 ft.
(101 m)

2085

3" (76mm)
4" (102mm)

2½"
(64mm)

811/16"
(218 mm)

480 GPM
(109 m³/hr.)

840 GPM
(191 m³/hr.)

85 ft.
(26 m)

342 ft.
(104 m)

2105

4" (102mm)
6" (152mm)

4"
(102mm)

10½"
(267 mm)

1400 GPM
(318 m³/hr.)

N/A

133 ft.
(41 m)

N/A

OPTIONS & PERFORMANCE

200 系列一体式叶轮/轴套设计不仅延长了密封件的使用寿命，而且将轴封尺寸数量减少为一个，从而最大限度减少备件库存需求。

这些固定式密封采用可更换和可反向的硅化碳（标配）搭接密封座，使用寿命更长。 这为各种旋转密封提供了出色的配合表面，包括食品级硬碳、硅化碳、碳化硅和碳化钨。 无论您的应用要求多高，Waukesha 的密封产品都足以应对。

Waukesha 的泵产品包括 8 种尺寸的泵，叶轮直径为 4.5" (114 mm) 至 10.5" (267 mm)。 全部使用相同尺寸的密封件。

组合密封选配：

  • 单端面外部机械密封
  • 单端面机械式，带水冲洗
  • 双端面机械密封

弹性体材料选项：

  • 标配氟橡胶 (FKM) O 形圈
  • EPDM
  • 硅胶
  • 全氟橡胶 (FFKM)

机械密封选项示例：

  • John Crane Type 8-1（内部安装密封）
  • John Crane Type 8B2（外部安装密封）
  • John Crane Type 8-1（双密封）
  • John Crane Type 9（内部安装密封）
  • John Crane Type 9（双密封）
  • John Crane Type 21（内部安装密封）
  • ohn Crane Type 21（双密封）
  • Chesterton 440（外部安装密封）
  • Chesterton 880（内部安装密封）
  • Flowserve/Durametallic“CRO”型（双密封）
  • Flowserve/Durametallic“RA”型（外部安装密封）
  • Flowserve/Durametallic“RO”型（内部安装密封）



可选水冲洗连接件用于处理易于结晶的产品。 它还可防止密封件因高真空条件或高产品温度而过热。  对于特别不利的应用，200 系列泵还配有外部平衡密封件，并配有可更换的碳化硅配合表面。 水冷却旋转双密封（双机械密封）具有两套密封，安装在不锈钢密封腔内。 水或其他适合的冷却剂在中等压力下循环通过壳体，以冷却密封表面。 可使用更高的冷却剂压力来确保产品密封面与接触高温旋转表面时容易发生固化或变性的产品之间正确的接触。
带水冲洗选件
外部平衡式密封件
带可更换配合表面
双端面机械



有关具体建议和其他商用密封类型，请联系斯必克流体。

离心泵曲线说明 || PDF

型号 2045

200 系列 - 型号 2045 - 1½" x 1½" x 4½" - 1450 RPM - 50 Hz - 95-07046 || PDF
200 系列 - 型号 2045 - 2" x 1½" x 4½" - 1450 RPM - 50 Hz - 95-07045 || PDF

200 系列 - 型号 2045 - 1½" x 1½" x 4½" - 1750 RPM - 60 Hz - 95-07014 || PDF
200 系列 - 型号 2045 - 2" x 1½" x 4½" - 1750 RPM - 60 Hz - 95-07013 || PDF

200 系列 - 型号 2045 - 1½" x 1½" x 4½" - 2900 RPM - 50 Hz - 95-07025 || PDF
200 系列 - 型号 2045 - 2" x 1½" x 4½" - 2900 RPM - 50 Hz - 95-07026 || PDF

200 系列 - 型号 2045 - 1½" x 1½" x 4½" - 3500 RPM - 60 Hz - 95-07015 || PDF
200 系列 - 型号 2045 - 2" x 1½" x 4½" - 3500 RPM - 60 Hz - 95-07016 || PDF

型号 2065

200 系列 - 型号 2065 - 2½" x 2" x 6½" - 1450 RPM - 50 Hz - 95-07041 || PDF
200 系列 - 型号 2065 - 2½" x 2" x 6½" - 1750 RPM - 60 Hz - 95-07009 || PDF
200 系列 - 型号 2065 - 2½" x 2" x 6½" - 2900 RPM - 50 Hz - 95-07030 || PDF
200 系列 - 型号 2065 - 2½" x 2" x 6½" - 3500 RPM - 60 Hz - 95-07114 || PDF

型号 2065HV

200 系列 - 型号 2065HV - 3" x 2" x 6½" - 1750 RPM - 60 Hz - 95-07008 || PDF
200 系列 - 型号 2065HV - 3" x 2" x 6½" - 2900 RPM - 50 Hz - 95-07031 || PDF
200 系列 - 型号 2065HV - 3" x 2" x 6½" - 3500 RPM - 60 Hz - 95-07113 || PDF

型号 2065LV

200 系列 - 型号 2065LV - 2" x 1½" x 6½" - 1450 RPM - 50 Hz - 95-07043 || PDF
200 系列 - 型号 2065LV - 2½" x 1½" x 6½" - 1450 RPM - 50 Hz - 95-07042 || PDF
200 系列 - 型号 2065LV - 3" x 2" x 6½" - 1450 RPM - 50 Hz - 95-07040 || PDF

200 系列 - 型号 2065LV - 1½" x 1½" x 6½" - 1750 RPM - 60 Hz - 95-07012 || PDF
200 系列 - 型号 2065LV - 2" x 1½" x 6½" - 1750 RPM - 60 Hz - 95-07011 || PDF
200 系列 - 型号 2065LV - 2½" x 1½" x 6½" - 1750 RPM - 60 Hz - 95-07010 || PDF

200 系列 - 型号 2065LV - 1½" x 1½" x 6½" - 2900 RPM - 50 Hz - 95-07027 || PDF
200 系列 - 型号 2065LV - 2" x 1½" x 6½" - 2900 RPM - 50 Hz - 95-07028 || PDF
200 系列 - 型号 2065LV - 2½" x 1½" x 6½" - 2900 RPM - 50 Hz - 95-07029 || PDF

200 系列 - 型号 2065LV - 1½" x 1½" x 6½" - 3500 RPM - 60 Hz - 95-07117 || PDF
200 系列 - 型号 2065LV - 2" x 1½" x 6½" - 3500 RPM - 60 Hz - 95-07116 || PDF
200 系列 - 型号 2065LV - 2½" x 1½" x 6½" - 3500 RPM - 60 Hz - 95-07115 || PDF

型号 2075

200 系列 - 型号 2075 - 3" x 1½" x 8½" - 1450 RPM - 50 Hz - 95-07240 || PDF
200 系列 - 型号 2075 - 3" x 1½" x 8½" - 1750 RPM - 60 Hz - 95-07241 || PDF
200 系列 - 型号 2075 - 3" x 1½" x 8½" - 2900 RPM - 50 Hz - 95-07242 || PDF
200 系列 - 型号 2075 - 3" x 1½" x 8½" - 3500 RPM - 60 Hz - 95-07243 || PDF

型号 2085

200 系列 - 型号 2085 - 3" x 2½" x 8½" - 1450 RPM - 50 Hz - 95-07038 || PDF
200 系列 - 型号 2085 - 4" x 2½" x 8½" - 1450 RPM - 50 Hz - 95-07037 || PDF

200 系列 - 型号 2085 - 3" x 2½" x 8-11/16" - 1750 RPM - 60 Hz - 95-07006 || PDF
200 系列 - 型号 2085 4" x 2½" x 8½" - 1750 RPM - 60 Hz - 95-07005 || PDF

200 系列 - 型号 2085 - 3" x 2½" x 8½" - 2900 RPM - 50 Hz - 95-07033 || PDF
200 系列 - 型号 2085 - 4" x 2½" x 8½" - 2900 RPM - 50 Hz - 95-07034 || PDF

200 系列 - 型号 2085 - 3" x 2½" x 8-11/16" - 3500 RPM - 60 Hz - 95-07111 || PDF
200 系列 - 型号 2085 - 4" x 2½" x 8-11/16" - 3500 RPM - 60 Hz - 95-07110 || PDF

型号 2085LV

200 系列 - 型号 2085LV - 2" x 1½" x 8½" - 1450 RPM - 50 Hz - 95-07039 || PDF
200 系列 - 型号 2085LV - 2" x 1½" x 8½" - 1750 RPM - 60 Hz - 95-07007 || PDF
200 系列 - 型号 2085LV - 2" x 1½" x 8½" - 2900 RPM - 50 Hz - 95-07032 || PDF
200 系列 - 型号 2085LV - 2" x 1½" x 811⁄16" - 3500 RPM - 60 Hz - 95-07112 || PDF

型号 2105

200 系列 - 型号 2105 - 4" x 4" x 10½" - 1450 RPM - 50 Hz - 95-07036 || PDF
200 系列 - 型号 2105 - 6" x 4" x 10½" - 1450 RPM - 50 Hz - 95-07035 || PDF
200 系列 - 型号 2105 - 4" x 4" x 10½" - 1750 RPM - 60 Hz - 95-07004 || PDF
200 系列 - 型号 2105 - 6" x 4" x 10½" - 1750 RPM - 60 Hz - 95-07003 || PDF
斯必克流体提供在线离心泵选型工具 PUMP-FLO Connect。
请登录或创建您的帐户并正确确定 APV 离心泵的规格。

VIDEOS

斯必克流体 - WCB - 200 系列离心泵维护

相关

产品

S200 系列 - 不锈钢离心泵
200 系列 - 高压 - 离心泵
200 系列 - 重载型公制 - 离心泵
200 系列 - 注射用水 (WFI) 系列 - 离心泵
多级 200 系列 - 离心泵

功能

泵服务
