C 系列 - 离心泵
Waukesha Cherry-Burrell 的多功能 Waukesha C 系列离心泵广泛应用于卫生和工业流程。 这些坚固耐用的泵可适应各种流动条件的多种固体和液体，并以最短的停机时间提供较长的使用寿命。
FEATURES
该泵在较低的重载型离心泵应用范围内提供较强的性能和极具竞争力的性价比。 它可系列安装，即使对于粘性产品，也不会因为入口压力升高而担心密封件发生故障。
- 水力平衡降低了密封表面压力，从而减少了磨损，提高了效率
- 易清洁的开放式叶轮可提供顺畅的泵送性能
- 更大入口可用于更大吸入管路
- 标配 CIP 功能
- 泵和零部件可与其他 C 系列品牌互换
- 长寿命背板和连接法兰 - 背板（带 O 形圈）和连接法兰均由实心不锈钢材加工而成，以获得最佳泵壳密封寿命和耐腐蚀性。
- 部件使用寿命长 - 所有“流体端”部件均为 316L 不锈钢。
- 3-A 和 CE 认证

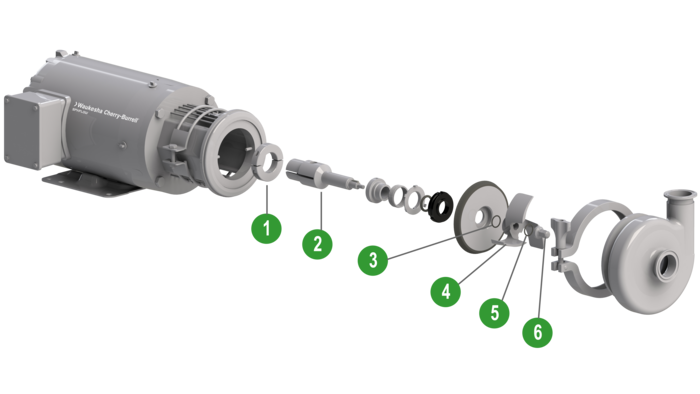

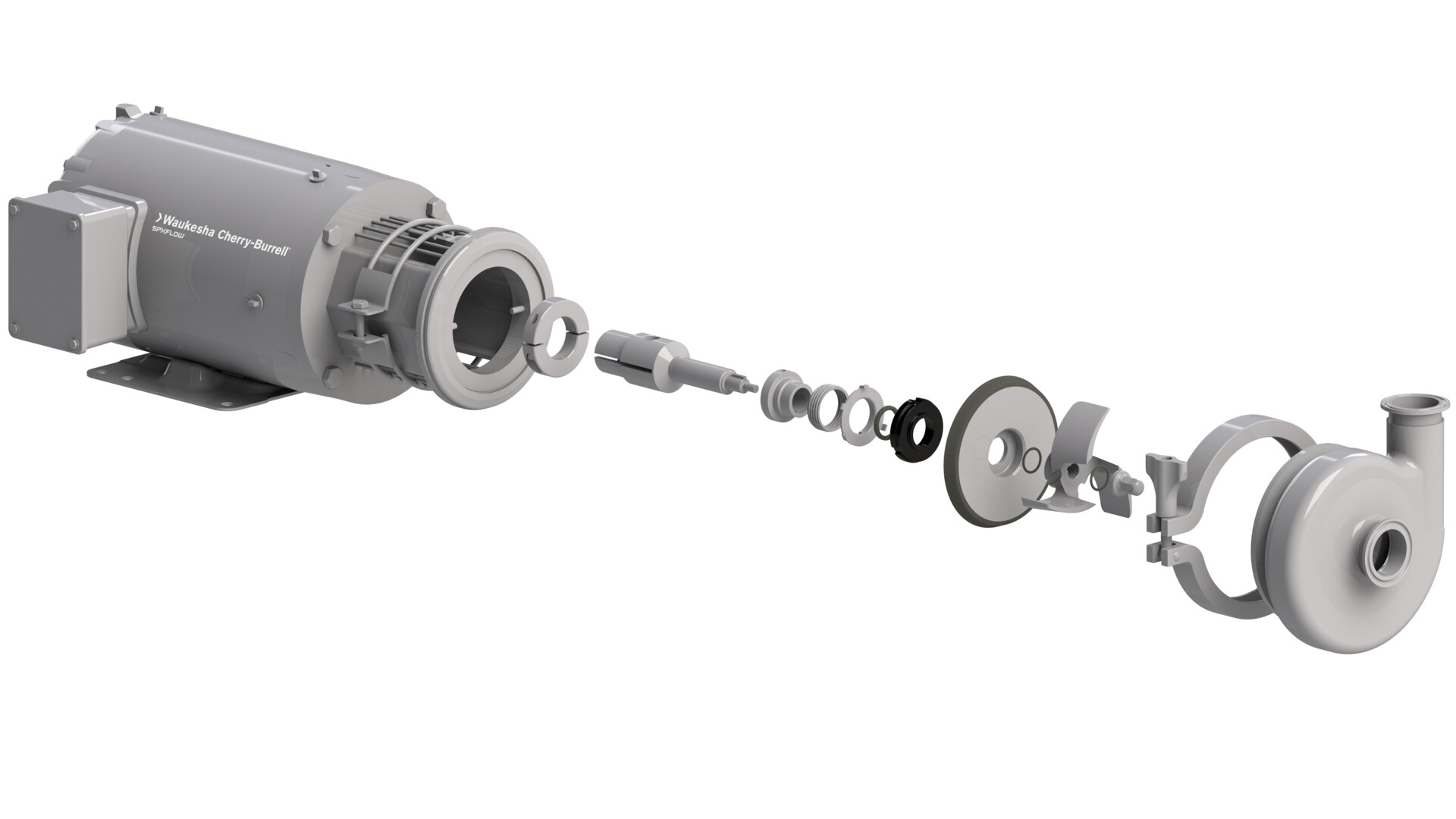

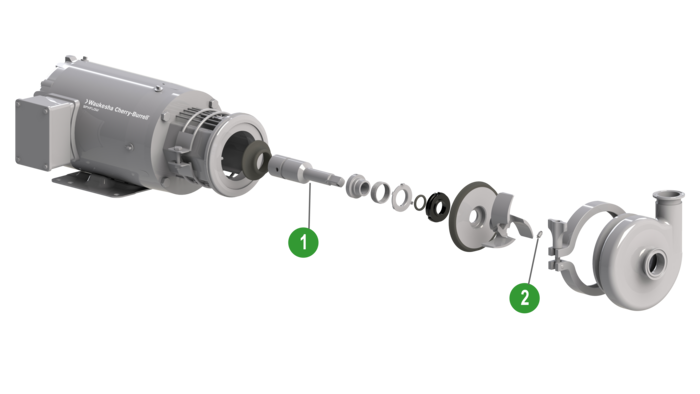

设计特点：
- 304 不锈钢连接法兰 - 标配，不会出现传统碳钢转接头的锈蚀、腐蚀和漆剥落。
- 更长的密封寿命 - 波形弹簧在密封面上提供比单个螺旋弹簧更均匀的负载；水力平衡降低了密封面压力，从而减少了磨损和停机时间。

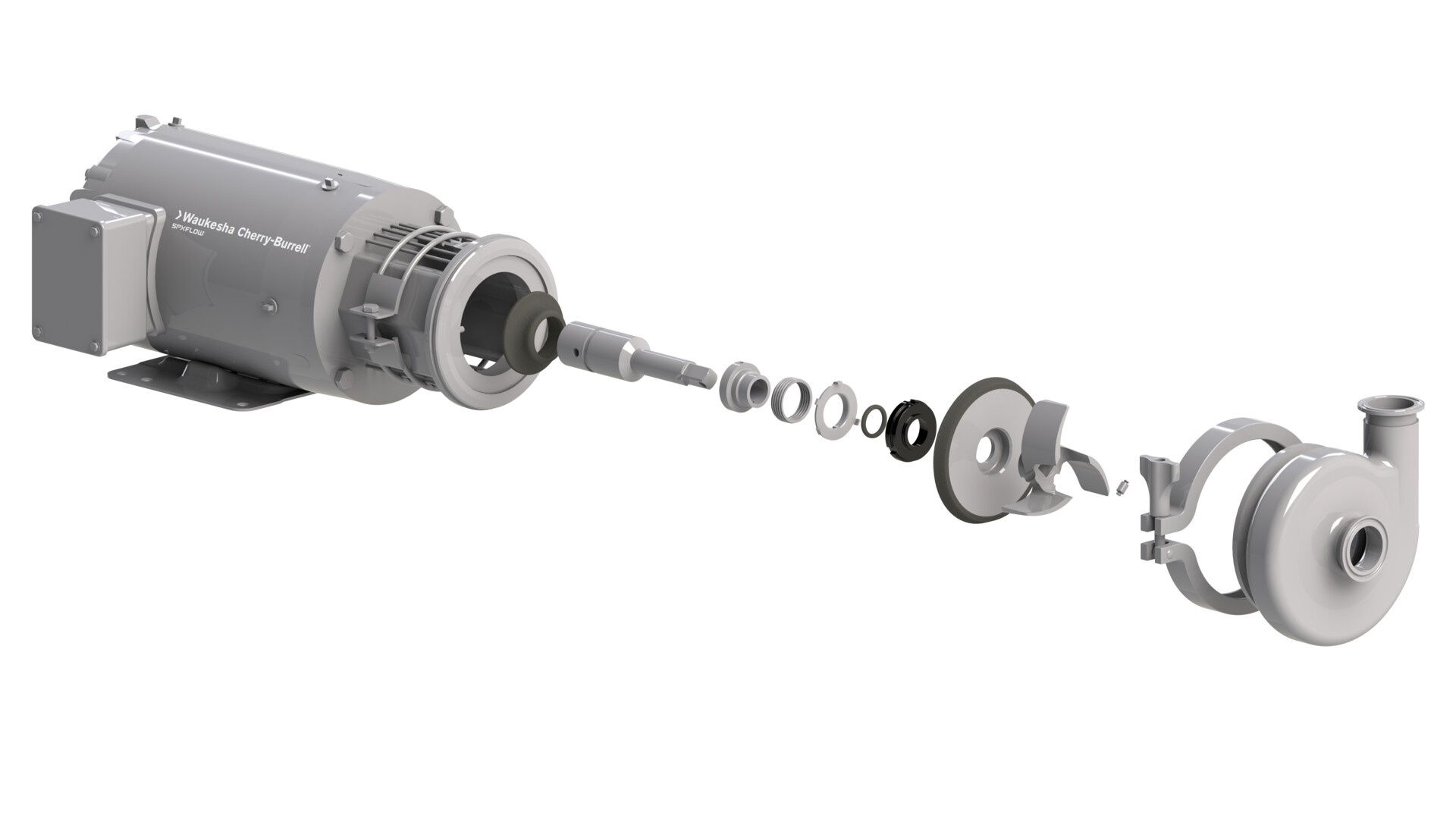

- 快速、易于拆卸 - 无需工具；快速打开的重载型铸造卡箍固定泵壳；叶轮销通过离心力固定。
- 测试性能 - 每个泵在交付发货前都经过严格的测试。
- 泵壳与工作相匹配 - 可选择标准或放大的入口，接口连接可满足您的管道系统要求。
- CIP 功能 - 叶轮/轴中的凹槽可将 CIP 化学溶液输送至所有关键区域，实现原位清洁。
DIMENSIONS & SPECIFICATIONS
C-100 型号
设备宽度高度
框架
|
A
in (mm) | B in (mm) |
CP
in (mm) |
J
in (mm) |
E
in (mm) |
L
in (mm) |
HD
in (mm) | X in (mm) | Y in (mm) | Z in (mm) |
AA
in (mm) |
AB
in (mm) | AC in (mm) | AD in (mm) | AE in (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
56TC
|
6.50 (165)
|
9.49 (241) |
17.60 (447)
|
6.85 (174)
|
2.99 (76)
|
2.76 (70)
|
5.47 (139)
|
3.46 (88) | 1.50 (38) | 1.46 (37) |
0.47 (12)
|
3.23 (82)
|
|||
140TC
|
9.69 (246) | 9.49 (241) | 19.96 (507) | 7.68 (195) | 3.98 (101) | 3.74 (95) | 5.98 (152) | 3.46 (88) | 1.50 (38) | 1.46 (37) | 0.75 (19) | 6.93 (176) | |||
| 71-B5 | 4.69 (119) | 7.64 (194) | 14.31 (364) | 6.02 (153) | 3.54 (90) | 6.22 (158) | 5.30 (135) | 3.46 (88) | 1.50 (38) | 1.46 (37) | 0.69 (18) | 4.00 (102) | 9.94 (253) | 12.66 (322) |
9.80 (249) |
流体头
型号
|
吸入口
in (mm) |
排放出口
in (mm) |
|---|---|---|
C-100
|
1.5 (38)
|
1 (25)
|
仅限“S”卡箍接头。
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。
注意： Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
1.5" x 1" x 3.68" 型号 C-100 - 60 Hz 泵曲线，95-07063 || PDF
60 Hz - 3500 RPM 曲线：
1.5" x 1" x 3.68" 型号 C-100 - 60 Hz 泵曲线，95-07054 || PDF
C-114 型号
设备宽度高度
框架
|
A
in (mm) | B in (mm) |
CP
in (mm) |
J
in (mm) |
E
in (mm) |
L
in (mm) |
HD
in (mm) | X in (mm) | Y in (mm) | Z in (mm) |
AA
in (mm) |
AB
in (mm) | AC in (mm) | AD in (mm) | AE in (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
56C
|
6.50 (165)
|
9.49 (241) |
16.34 (415)
|
10.35 (263)
|
2.99 (76)
|
6.22 (158)
|
5.47 (139)
|
3.62 (92) | 1.61 (41) | 2.60 (66) |
0.47 (12)
|
3.23 (82)
|
|||
140TC
|
9.69 (246) | 9.49 (241) | 19.21 (488) | 10.67 (271) | 5.00 (127) | 6.22 (158) | 5.98 (152) | 3.62 (92) | 1.61 (41) | 2.60 (66) | 0.75 (19) | 6.93 (176) | |||
| 180TC | 11.61 (295) | 11.42 (290) | 22.24 (565) | 13.39 (340) | 5.47 (139) | 6.77 (172) | 6.97 (177) | 3.62 (92) | 1.61 (41) | 2.60 (66) | 0.75 (19) | 7.87 (200) | |||
| 71-B5/B14 | 4.69 (119) | 7.64 (194) | 17.90 (455) | 9.61 (244) | 3.54 (90) | 6.22 (158) | 5.30 (135) | 3.62 (92) | 1.61 (41) | 2.60 (66) | 0.69 (18) | 4.00 (102) | 9.94 (253) | 12.66 (322) |
9.80 (249) |
| 80-B5/B14 | 5.69 (145) | 8.50 (216) | 19.44 (494) | 6.43 (163) | 3.94 (100) | 6.78 (172) | 5.65 (144) | 3.62 (92) | 1.61 (41) | 2.60 (66) | 0.88 (22) | 4.51 (115) | 9.94 (253) | 12.66 (322) |
10.00 (254) |
| 90-B5/B14 | 6.61 (168) | 9.31 (237) | 20.22 (514) | 10.61 (270) | 3.94 (100) | 6.78 (172) | 6.04 (154) | 3.62 (92) | 1.61 (41) | 2.60 (66) | 0.88 (22) | 5.12 (130) | 9.94 (253) | 12.66 (322) |
10.00 (254) |
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
|---|---|---|
C-114
|
1.50 (38) 或 2.00 (51)
|
1.50 (38)
|
仅限“S”卡箍接头。
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。
注意： Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07064 || PDF
2" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07065 || PDF
60 Hz - 3500 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07055 || PDF
2" x 1.5" x 4" 型号 C-114 - 60 Hz 泵曲线，95-07056 || PDF
50 Hz - 1450 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 50 Hz 泵曲线，95-07093 || PDF
50 Hz - 2900 RPM 曲线：
1.5" x 1.5" x 4" 型号 C-114 - 50 Hz 泵曲线，95-07097 || PDF
C-216 型号
设备宽度高度
框架
|
A
in (mm) | B in (mm) |
CP
in (mm) |
J
in (mm) |
E
in (mm) |
L
in (mm) |
HD
in (mm) | X in (mm) | Y in (mm) | Z in (mm) |
AA
in (mm) |
AB
in (mm) | AC in (mm) | AD in (mm) | AE in (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
56C
|
6.50 (165) | 9.49 (241) | 16.34 (415) | 10.51 (267) | 2.99 (76) | 6.06 (154) | 5.47 (139) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.47 (12) | 3.23 (82) | |||
140TC
|
9.69 (246) | 9.49 (241) | 19.21 (488) | 10.83 (275) | 5.00 (127) | 6.06 (154) | 5.98 (152) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.75 (19) | 6.93 (176) | |||
| 180TC | 11.61 (295) | 11.42 (290) | 22.24 (565) | 12.20 (310) | 5.47 (139) | 6.69 (170) | 6.97 (177) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.75 (19) | 7.87 (200) | |||
| 210TC | 13.11 (333) | 12.91 (328) | 25.79 (655) | 13.94 (354) | 5.98 (152) | 7.80 (198) | 7.72 (196) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.75 (19) | 8.86 (225) | |||
| 250TC | 14.50 (368) | 15.00 (381) | 31.02 (788) | 14.50 (368) | 10.00 (254) | 8.50 (216) | 8.74 (222) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.98 (25) | 9.49 (241) | |||
| 80-B5/B14 | 5.69 (145) | 8.50 (216) | 19.66 (499) | 10.59 (269) | 3.94 (100) | 6.69 (170) | 5.65 (144) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.88 (22) | 4.51 (115) | 9.94 (253) | 12.66 (322) |
10.00 (254) |
| 90-B5/B14 | 6.61 (168) | 9.31 (237) | 20.44 (519) | 10.83 (275) | 3.94 (100) | 6.69 (170) | 6.04 (154) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 0.88 (22) | 5.12 (130) | 9.94 (253) | 12.66 (322) |
10.00 (254) |
| 100-B5/B14 | 7.87 (200) | 10.41 (264) | 23.28 (591) | 12.23 (311) | 5.51 (140) | 7.81 (198) | 6.44 (164) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 1.06 (27) | 5.87 (149) | 12.11 (308) | 15.53 (394) | 12.20 (310) |
| 112-B5/B14 | 7.87 (200) | 10.94 (278) | 23.28 (591) | 12.56 (319) | 5.51 (140) | 7.81 (198) | 6.91 (176) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 1.06 (27) | 7.37 (187) | 14.27 (363) | 19.00 (483) | 14.20 (361) |
| 132-B5/B14 | 9.56 (243) | 12.56 (319) | 30.26 (769) | 13.94 (354) | 5.51 (140) | 8.50 (216) | 7.70 (196) | 5.67 (144) | 1.93 (49) | 3.66 (93) | 1.06 (27) | 7.38 (187) | 14.27 (363) | 19.00 (483) | 14.20 (361) |
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
|---|---|---|
C-216
|
2 (51) 或 2.5 (63)
|
1.5 (38)
|
仅限“S”卡箍接头。
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。
60 Hz - 1750 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07066 || PDF
2.5" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07067 || PDF
60 Hz - 3500 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07057 || PDF
2.5" x 1.5" x 6" 型号 C-216 - 60 Hz 泵曲线，95-07058 || PDF
50 Hz - 1450 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 50 Hz 泵曲线，95-07094 || PDF
50 Hz - 2900 RPM 曲线：
2" x 1.5" x 6" 型号 C-216 - 50 Hz 泵曲线，95-07098 || PDF
C-218 型号
设备宽度高度
框架
|
A
in (mm) | B in (mm) |
CP
in (mm) |
J
in (mm) |
E
in (mm) |
L
in (mm) |
HD
in (mm) | X in (mm) | Y in (mm) | Z in (mm) |
AA
in (mm) |
AB
in (mm) | AC in (mm) | AD in (mm) | AE in (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
140TC
|
9.69 (246) | 9.49 (241) | 19.21 (488) | 10.98 (279) | 5.00 (127) | 6.30 (160) | 5.98 (152) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 0.75 (19) | 6.93 (176) | |||
180TC
|
11.61 (295) | 11.42 (290) | 22.24 (565) | 12.28 (312) | 5.00 (127) | 6.93 (176) | 6.97 (177) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 0.75 (19) | 7.87 (200) | |||
| 210TC | 13.11 (333) | 12.91 (328) | 25.79 (655) | 13.27 (337) | 5.98 (152) | 7.28 (185) | 7.72 (196) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 0.75 (19) | 8.86 (225) | |||
| 250TC | 14.49 (368) | 15.00 (381) | 31.02 (788) | 14.65 (372) | 10.00 (254) | 8.19 (208) | 8.74 (222) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 0.98 (25) | 9.49 (241) | |||
| 280TC | 20.63 (524) | 17.28 (439) | 32.24 (819) | 15.28 (388) | 10.98 (279) | 8.82 (224) | 9.49 (241) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 1.97 (50) | 13.11 (333) | |||
| 280TSC | 18.58 (472) | 16.30 (414) | 31.93 (811) | 15.28 (388) | 10.98 (279) | 8.82 (224) | 9.49 (241) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 1.97 (50) | 12.20 (310) | |||
| 80-B5/B14 | 5.69 (145) | 8.50 (216) | 19.91 (506) | 10.84 (275) | 3.94 (100) | 6.94 (176) | 5.65 (144) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 0.88 (22) | 4.51 (115) | 9.94 (253) | 12.66 (322) |
10.00 (254) |
| 90-B5/B14 | 6.61 (168) | 9.31 (237) | 20.69 (526) | 11.08 (281) | 3.94 (100) | 6.94 (176) | 6.04 (154) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 0.88 (22) | 5.12 (130) | 9.94 (253) | 12.66 (322) |
10.00 (254) |
| 100-B5/B14 | 7.87 (200) | 10.41 (264) | 22.78 (579) | 11.73 (298) | 5.51 (140) | 7.31 (186) | 6.44 (164) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 1.06 (27) | 5.87 (149) | 12.11 (308) | 15.53 (395) | 12.20 (310) |
| 112-B5/B14 | 7.87 (200) | 10.94 (278) | 22.78 (579) | 12.06 (306) | 5.51 (140) | 7.31 (186) | 6.91 (176) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 1.06 (27) | 5.87 (149) | 14.27 (363) | 19.00 (483) | 14.20 (361) |
| 132-B5/B14 | 9.56 (243) | 12.56 (319) | 29.95 (761) | 13.63 (346) | 5.51 (140) | 8.19 (208) | 7.70 (196) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 1.06 (27) | 7.37 (187) | 14.27 (363) | 19.00 (483) | 14.20 (361) |
| 160-B5/B14 | 12.94 (329) | 15.44 (392) | 32.66 (830) | 15.88 (403) | 8.27 (210) | 9.69 (246) | 8.80 (224) | 5.47 (139) | 1.93 (49) | 4.72 (120) | 1.38 (35) | 9.51 (242) | 19.00 (483) | 27.11 (689) | 18.50 (470) |
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
|---|---|---|
C-218
|
2.00 (51) 或 3.00 (76)
|
1.50 (38)
|
仅限“S”卡箍接头。
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。
注意： Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07068 || PDF
3" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07069 || PDF
60 Hz - 3500 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07059 || PDF
3" x 1.5" x 8" 型号 C-218 - 60 Hz 泵曲线，95-07060 || PDF
50 Hz - 1450 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 50 Hz 泵曲线，95-07095 || PDF
50 Hz - 2900 RPM 曲线：
2" x 1.5" x 8" 型号 C-218 - 50 Hz 泵曲线，95-07099 || PDF
C-328 型号
设备宽度高度
框架
|
A
in (mm) | B in (mm) |
CP
in (mm) |
J
in (mm) |
E
in (mm) |
L
in (mm) |
HD
in (mm) | X in (mm) | Y in (mm) | Z in (mm) |
AA
in (mm) |
AB
in (mm) | AC in (mm) | AD in (mm) | AE in (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
180TC
|
11.61 (295) | 11.42 (290) | 22.24 (565) | 12.28 (312) | 5.00 (127) | 6.93 (176) | 6.97 (177) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 0.75 (19) | 7.87 (200) | |||
| 210TC | 13.11 (333) | 12.91 (328) | 25.79 (655) | 13.27 (337) | 5.98 (152) | 7.28 (185) | 7.72 (196) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 0.75 (19) | 8.86 (225) | |||
| 250TC | 14.49 (368) | 15.00 (381) | 31.02 (788) | 14.65 (372) | 10.00 (254) | 8.19 (208) | 8.74 (222) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 0.98 (25) | 9.49 (241) | |||
| 280TC | 20.63 (524) | 17.28 (439) | 32.56 (827) | 15.93 (396) | 10.98 (279) | 8.82 (224) | 9.49 (241) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.97 (50) | 13.11 (333) | |||
| 280TSC | 18.58 (472) | 16.30 (414) | 32.24 (819) | 15.93 (396) | 10.98 (279) | 8.82 (224) | 9.49 (241) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.97 (50) | 12.20 (310) | |||
| 320TC | 23.11 (587) | 20.98 (533) | 35.43 (900) | 17.13 (435) | 11.97 (304) | 9.69 (246) | 10.47 (266) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.97 (50) | 14.09 (358) | |||
| 320TSC | 23.11 (587) | 20.98 (533) | 35.43 (900) | 17.13 (435) | 11.97 (304) | 9.69 (246) | 10.47 (266) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.97 (50) | 14.09 (358) | |||
| 80-B5/B14 | 12.94 (329) | 15.44 (392) | 32.66 (830) | 15.88 (403) | 8.27 (210) | 9.69 (246) | 8.80 (224) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.38 (35) | 9.51 (242) | 19.00 (483) | 27.11 (689) | 18.50 (470) |
| 90-B5/B14 | 6.61 (168) | 9.31 (237) | 21.00 (533) | 11.39 (289) | 3.94 (100) | 6.94 (176) | 6.94 (176) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 0.88 (22) | 5.12 (130) | 5.12 (130) | 12.66 (322) |
10.00 (254) |
| 100-B5/B14 | 7.87 (200) | 10.41 (264) | 23.09 (587) | 12.04 (306) | 5.51 (140) | 7.31 (186) | 6.44 (164) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.06 (27) | 5.87 (149) | 12.11 (308) | 15.53 (395) | 12.20 (310) |
| 112-B5/B14 | 7.87 (200) | 10.94 (278) | 23.09 (587) | 12.37 (314) | 5.51 (140) | 7.31 (186) | 6.91 (176) | 5.47 (139) | 2.24 (57) | 2.24 (57) | 1.06 (27) | 5.87 (149) | 14.27 (363) | 19.00 (483) | 14.21 (361) |
| 132-B5/B14 | 9.56 (243) | 12.56 (319) | 30.26 (769) | 13.94 (354) | 5.51 (140) | 8.19 (208) | 7.70 (196) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.06 (27) | 7.37 (187) | 14.27 (363) | 19.00 (483) | 14.20 (361) |
| 160-B5/B14 | 12.94 (329) | 15.44 (392) | 32.97 (837) | 16.19 (411) | 8.27 (210) | 9.69 (246) | 8.80 (224) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 1.37 (35) | 9.51 (242) | 19.00 (483) | 27.11 (689) | 18.50 (470) |
| 180-B5/B14 | 15.56 (395) | 17.14 (435) | 35.14 (893) | 16.70 (424) | 9.49 (241) | 9.69 (246) | 9.59 (244) | 5.47 (139) | 2.24 (57) | 4.72 (120) | 2.01 (51) | 13.12 (333) |
*AA = 导管尺寸
流体头
型号
|
吸入
in (mm) |
排放
in (mm) |
|---|---|---|
C-328
|
3.00 (76) 或 4.00 (102)
|
2.00 (51)
|
仅限“S”卡箍接头。
注意： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。
注意： Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
60 Hz - 1750 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07070 || PDF
4" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07071 || PDF
60 Hz - 3500 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07061 || PDF
4" x 2" x 8" 型号 C-328 - 60 Hz 泵曲线，95-07062 || PDF
50 Hz - 1450 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 50 Hz 泵曲线，95-07096 || PDF
50 Hz - 2900 RPM 曲线：
3" x 2" x 8" 型号 C-328 - 50 Hz 泵曲线，95-07100 || PDF
