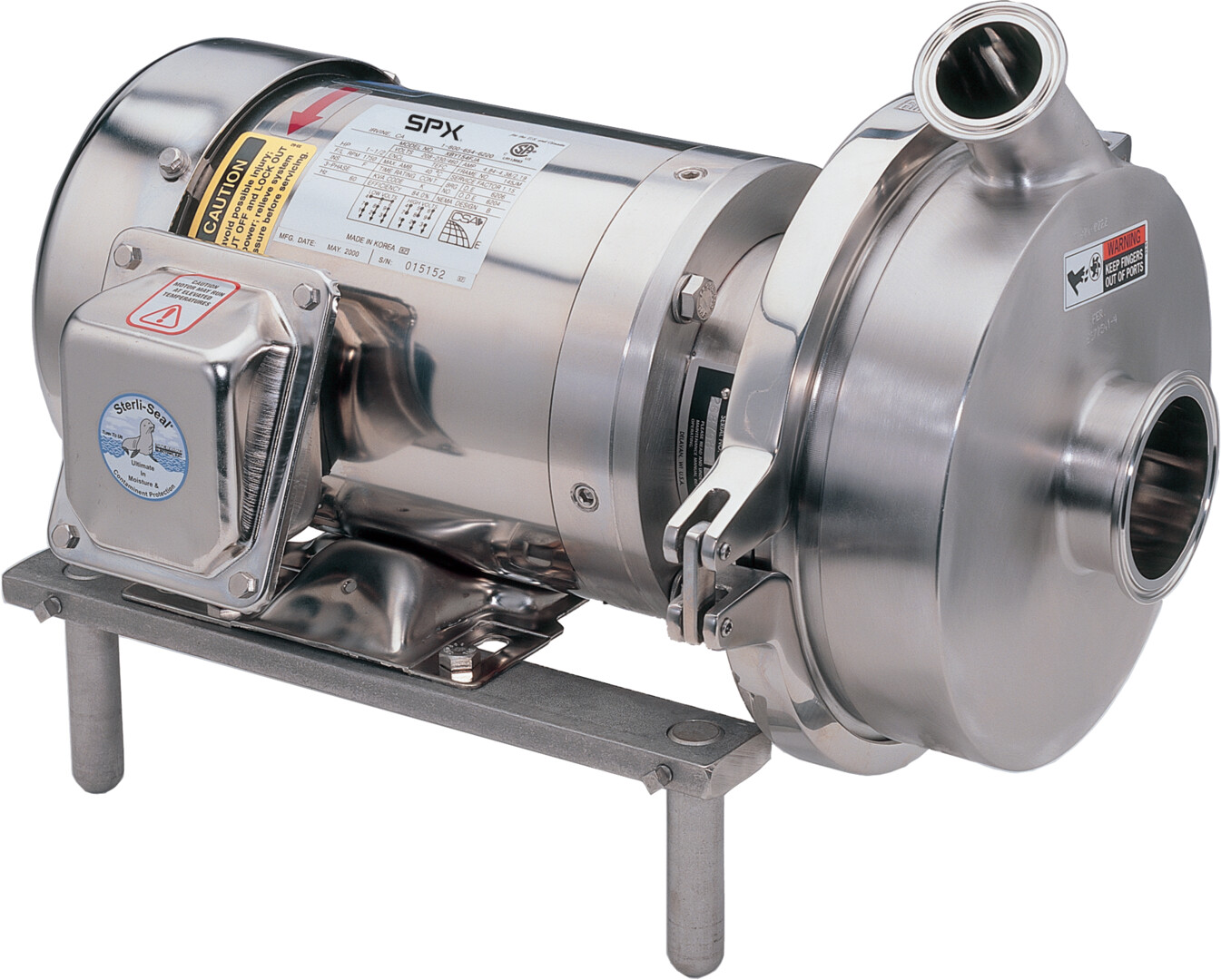

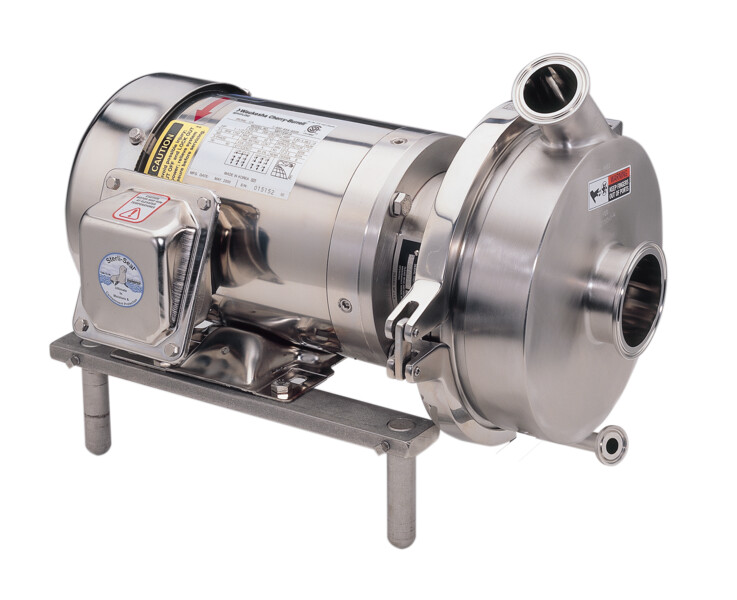

S200 系列 - 不锈钢离心泵

Product Type(s) : Centrifugal Pumps
Description :

这些泵按照 ASME BPE 规范标准制造,适用于生物制药行业。

WHERE TO BUY

FEATURES



所有产品接触部件均由锻造件加工而成,铁素体含量小于 5%,316L 不锈钢,并具有 20 Ra 产品接触面光洁度。 所有产品接触部件均提供材料热处理号。

标准功能和优点

  • 设计为可在线清洁 (CIP)
  • 高效率、低 NPSHR 设计,适用于多种应用。
  • 一种规格的械密封适用于所有 S200 系列型号;减少零部件库存和成本(提供商业密封)
  • 一体化叶轮/轴设计,零部件更少,同心度更好,易于维护
  • 直联式泵使用 NEMA JM 框架电机,该电机具有较大直径的轴和轴承(与 C 框架电机相比)
  • 提供水平、垂直和 45°角排放口方向
  • 叶轮、泵壳和背板采用锻造 316L 不锈钢加工而成
  • 不锈钢电机连接法兰
  • 减少验证时间
  • 文档包
  • 经 FDA 批准的氟橡胶
  • USP Class VI 级弹性体
  • 3-A 认证和 EHEDG 认证

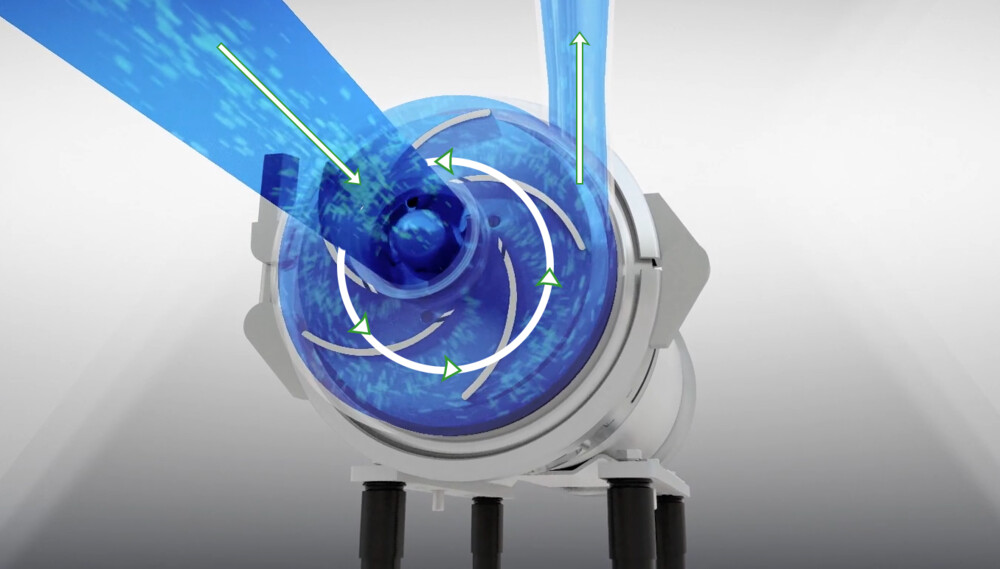

Theory of Operation

低粘度液体通过中心入口进入,随后根据应用要求以不同速度围绕叶轮流动。 然后液体通过离心力流到叶轮叶片的出口处直接流出。 与其他斯必克流体离心泵一样,叶轮和泵壳的设计都是为了在多种工作条件中实现更高的效率而优化。 泵壳和接口的进一步设计是为了在低 NPSH 条件下最大程度提高性能。

关键应用

典型产品应用:

  • 制药
  • USP 纯化水
  • USP 注射用水
  • 缓冲液分配和输送
  • 低粘度产品输送
  • CIP 解决方案

DIMENSIONS & SPECIFICATIONS

  • Dimensions
  • Specifications

S2045 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。

设备宽度高度

框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
17.52 (445)
3.50 (89)
0.88 (22)
2.92 (74)
3.43 (87)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
18.90 (480)
4.50 (114)
0.88 (22)
2.92 (74)
3.43 (87)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.15 (512)
4.50 (114)
1.09 (28)
2.92 (74)
3.43 (87)
8.49 (216)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
2045 1.5 (40) 1.5 (40) 3.88 (98) 1.81 (46) 2.25 (57)
2045 2.0 (50) 1.5 (40) 3.88 (98) 1.81 (46) 2.25 (57)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

1½" x 1½" x 4½" 型号 S2045 - 60 Hz 泵曲线,95-07014 || PDF

2" x 1½" x 4½" 型号 S2045 - 60 Hz 泵曲线,95-07013 || PDF

60 Hz - 3500 RPM 曲线:

1½" x 1½" x 4½" 型号 S2045 - 60 Hz 泵曲线,95-07015 || PDF

2" x 1½" x 4½" 型号 S2045 - 60 Hz 泵曲线,95-07016 || PDF

50 Hz - 1450 RPM 曲线:

1½" x 1½" x 4½" 型号 S2045 - 50 Hz 泵曲线,95-07046 || PDF

2" x 1½" x 4½" 型号 S2045 - 50 Hz 泵曲线,95-07045 || PDF

50 Hz - 2900 RPM 曲线:

1½" x 1½" x 4½" 型号 S2045 - 50 Hz 泵曲线,95-07025 || PDF

2" x 1½" x 4½" 型号 S2045 - 50 Hz 泵曲线,95-07026 || PDF


S2065 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。

设备宽度高度
框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.43 (468)
3.50 (89)
0.88 (22)
2.71 (69)
4.53 (115)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
19.81 (503)
4.50 (114)
0.88 (22)
2.71 (69)
4.53 (115)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
21.01 (534)
4.50 (114)
1.09 (28)
2.71 (69)
4.53 (115)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.81 (579)
5.25 (133)
1.38 (35)
2.97 (75)
4.53 (115)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
23.94 (608)
5.25 (133)
1.38 (35)
2.97 (75)
4.53 (115)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
26.07 (662)
6.25 (159)
1.38 (35)
3.97 (101)
4.53 (115)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.83 (707)
6.25 (159)
1.38 (35)
3.97 (101)
4.53 (115)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 31.43 (798) 7.0 (178) 2.0 (63) 3.97 (101) 4.53 (115) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 31.64 (804) 7.0 (178) 2.0 (63) 3.97 (101) 4.53 (115) 14.44 (367)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)
S2065 2.5 (65) 2.0 (51) 4.94 (125) 2.68 (68) 2.88 (73)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

2½" x 2" x 6½" 型号 S2065 - 60 Hz 泵曲线,95-07175 || PDF

60 Hz - 3500 RPM 曲线:

2½" x 2" x 6½" 型号 S2065 - 60 Hz 泵曲线,95-07177 || PDF

50 Hz - 1450 RPM 曲线:

2½" x 2" x 6½" 型号 S2065 - 50 Hz 泵曲线,95-07174 || PDF

50 Hz - 2900 RPM 曲线:
2½" x 2" x 6½" 型号 S2065 - 50 Hz 泵曲线,95-07176 || PDF

S2065HV 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。


设备宽度高度

框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.85 (479)
3.50 (89)
0.88 (22)
2.71 (69)
4.96 (126)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
20.23 (514)
4.50 (114)
0.88 (22)
2.71 (69)
4.96 (126)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
21.43 (544)
4.50 (114)
1.09 (28)
2.71 (69)
4.96 (126)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
23.23 (590)
5.25 (133)
1.38 (35)
2.97 (75)
4.96 (126)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
24.36 (618)
5.25 (133)
1.38 (35)
2.97 (75)
4.96 (126)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
26.49 (673)
6.25 (159)
1.38 (35)
3.97 (101)
4.96 (126)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
28.25 (718)
6.25 (159)
1.38 (35)
3.97 (101)
4.96 (126)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 31.85 (809) 7.0 (178) 2.0 (63) 3.97 (101) 4.96 (126) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 32.06 (814) 7.0 (178) 2.0 (63) 3.97 (101) 4.96 (126) 14.44 (367)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)

S2065HV

3.0 (76)

2.0 (51)

4.94 (125)

3.04 (77)

2.88 (73)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07191 || PDF

60 Hz - 3500 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07193 || PDF

50 Hz - 1450 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07190 || PDF

50 Hz - 2900 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07192 || PDF


S2065LV 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。

设备宽度高度
框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
17.93 (455)
3.50 (89)
0.88 (22)
2.71 (69)
4.03 (102)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
19.31 (490)
4.50 (114)
0.88 (22)
2.71 (69)
4.03 (102)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.56 (522)
4.50 (114)
1.09 (28)
2.71 (69)
4.03 (102)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.31 (567)
5.25 (133)
1.38 (35)
2.97 (75)
4.03 (102)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
23.44 (595)
5.25 (133)
1.38 (35)
2.97 (75)
4.03 (102)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
25.57 (649)
6.25 (159)
1.38 (35)
3.97 (101)
4.03 (102)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.33 (694)
6.25 (159)
1.38 (35)
3.97 (101)
4.03 (102)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 30.93 (786) 7.0 (178) 2.0 (63) 3.97 (101) 4.03 (102) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 31.14 (791) 7.0 (178) 2.0 (63) 3.97 (101) 4.03 (102) 14.44 (367)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)

S2065LV

1.5 (38)

1.5 (38)

4.94 (125)

2.43 (62)

3.13 (79)

S2065LV

2.0 (51)

1.5 (38)

4.94 (125)

2.43 (62)

3.13 (79)

S2065LV

2.5 (65)

1.5 (38)

4.94 (125)

2.43 (62)

3.13 (79)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

1½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07163 || PDF
2" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07167 || PDF
2½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07171 || PDF

60 Hz - 3500 RPM 曲线:

1½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07165 || PDF
2" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07169 || PDF
2½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07173 || PDF

50 Hz - 1450 RPM 曲线:

1½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07162 || PDF
2" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07166 || PDF
2½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07170 || PDF

50 Hz - 2900 RPM 曲线:

1½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07164 || PDF
2" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07168 || PDF
2½" x 1½" x 6½" 型号 S2065LV - 60 Hz 泵曲线,95-07172 || PDF

S2075 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。


设备宽度高度

框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.17 (461)
3.50 (89)
0.88 (22)
2.75 (70)
4.24 (108)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
19.55 (497)
4.50 (114)
0.88 (22)
2.75 (70)
4.24 (108)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.80 (528)
4.50 (114)
1.09 (28)
2.75 (70)
4.24 (108)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.39 (569)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
23.52 (597)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
25.65 (651)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.41 (696)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 31.01 (788) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 31.22 (793) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
324JM 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)
326JM 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)

S2075

3.0 (76)

1.5 (40)

6.69 (170)

2.70 (69)

4.32 (110)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07195 || PDF

60 Hz - 3500 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07197 || PDF

50 Hz - 1450 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07194 || PDF

50 Hz - 2900 RPM 曲线:

3" x 2 " x 6½" 型号 S2065HV - 60 Hz 泵曲线,95-07196 || PDF

S2085 型号

注意:泵壳的直径可能大于电机,需要支腿套件或电机垫片。

设备宽度高度

框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.84 (478)
3.50 (89)
0.88 (22)
2.75 (70)
4.24 (108)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
21.21 (513)
4.50 (114)
0.88 (22)
2.75 (70)
4.24 (108)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
21.46 (545)
4.50 (114)
1.09 (28)
2.75 (70)
4.24 (108)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
23.06 (586)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
24.19 (614)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
26.32 (668)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
28.08 (713)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 31.68 (805) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 31.89 (810) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
324JM 23.05 (585) 14.61 (371) 33.78 (858) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)
326JM 23.05 (585) 14.61 (371) 33.78 (858) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)

**电机尺寸可能因电机制造商不同而异
***F 尺寸 = 导管尺寸
注意:泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)

S2085

3.0 (76)

2.5 (64)

5.75 (146)

2.93 (74)

3.82 (97)

S2085

4.0 (102)

2.5 (64)

5.75 (146)

2.93 (74)

3.82 (97)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

3" x 2½ " x 8.7" 型号 S2085 - 60 Hz 泵曲线,95-07183 || PDF

4" x 2½ " x 8.5" 型号 S2085 - 60 Hz 泵曲线,95-07187 || PDF

60 Hz - 3500 RPM 曲线:

3" x 2½ " x 8.7" 型号 S2085 - 60 Hz 泵曲线,95-07185 || PDF

4" x 2½ " x 8.5" 型号 S2085 - 60 Hz 泵曲线,95-07189 || PDF

50 Hz - 1450 RPM 曲线:

3" x 2½ " x 8.7" 型号 S2085 - 60 Hz 泵曲线,95-07182 || PDF

4" x 2½ " x 8.5" 型号 S2085 - 60 Hz 泵曲线,95-07186 || PDF

50 Hz - 2900 RPM 曲线:

3" x 2½ " x 8.7" 型号 S2085 - 60 Hz 泵曲线,95-07184 || PDF

4" x 2½ " x 8.5" 型号 S2085 - 60 Hz 泵曲线,95-07188 || PDF

S2085LV 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。


设备宽度高度

框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.17 (461)
3.50 (89)
0.88 (22)
2.75 (70)
4.24 (108)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
19.55 (497)
4.50 (114)
0.88 (22)
2.75 (70)
4.24 (108)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
20.80 (528)
4.50 (114)
1.09 (28)
2.75 (70)
4.24 (108)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
22.39 (569)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
23.52 (597)
5.25 (133)
1.38 (35)
2.84 (72)
4.24 (108)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
25.65 (651)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
27.41 (696)
6.25 (159)
1.38 (35)
3.84 (98)
4.24 (108)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 31.01 (788) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 31.22 (793) 7.0 (178) 2.0 (63) 3.84 (98) 4.24 (108) 14.44 (367)
324JM 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)
326JM 23.05 (585) 14.61 (371) 33.11 (841) 8.0 (203) 2.5 (63) 3.84 (98) 4.24 (108) 16.25 (413)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)

S2085LV

2.0 (51)

1.5 (40)

6.69 (170)

2.70 (69)

4.32 (110)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

2" x 1½ " x 8.7" 型号 S2085LV - 60 Hz 泵曲线,95-07179 || PDF

60 Hz - 3500 RPM 曲线:

2" x 1½ " x 8.7" 型号 S2085LV - 60 Hz 泵曲线,95-07181 || PDF

50 Hz - 1450 RPM 曲线:

2" x 1½ " x 8.7" 型号 S2085LV - 60 Hz 泵曲线,95-07178 || PDF

50 Hz - 2900 RPM 曲线:

2" x 1½ " x 8.7" 型号 S2085LV - 60 Hz 泵曲线,95-07180 || PDF

S2092 型号

注意: 泵壳的直径可能大于电机,需要支腿套件或电机垫片。


设备宽度高度

框架**A
in (mm)
**AB
in (mm)
**CP
in (mm)
D
in (mm)
***F
in (mm)
LP
in (mm)
MP
in (mm)
**O
in (mm)
145JM
9.32 (237)
5.73 (145)
18.78 (477)
3.50 (89)
0.88 (22)
2.75 (70)
4.85 (123)
7.10 (180)
182JM
9.32 (237)
5.73 (145)
20.16 (512)
4.50 (114)
0.88 (22)
2.75 (70)
4.85 (123)
8.10 (206)
184JM
11.11 (282)
6.87 (174)
21.41 (544)
4.50 (114)
1.09 (28)
2.75 (70)
4.85 (123)
8.49 (216)
213JM
13.18 (335)
8.04 (204)
23.00 (584)
5.25 (133)
1.38 (35)
2.84 (72)
4.85 (123)
10.39 (264)
215JM
13.18 (335)
8.04 (204)
24.13 (613)
5.25 (133)
1.38 (35)
2.84 (72)
4.85 (123)
10.39 (264)
254JM
15.34 (390)
9.40 (239)
26.26 (667)
6.25 (159)
1.38 (35)
3.84 (98)
4.85 (123)
11.39 (289)
256JM
15.34 (390)
9.40 (239)
28.02 (712)
6.25 (159)
1.38 (35)
3.84 (98)
4.85 (123)
11.39 (289)
284JM 20.78 (528) 13.12 (333) 31.62 (803) 7.0 (178) 2.0 (63) 3.84 (98) 4.85 (123) 14.44 (367)
286JM 20.49 (520) 13.12 (333) 31.83 (808) 7.0 (178) 2.0 (63) 3.84 (98) 4.85 (123) 14.44 (367)

** 电机尺寸可能因电机厂商不同而异
***F 尺寸 = 导管尺寸
注意: 泵尺寸基于 S-Line 接头。

流体头

型号入口
in (mm)
出口
in (mm)
X
in (mm)
Y
in (mm)
Z
in (mm)

S2092

3.0 (76)

2.0 (51)

6.64 (169)

3.09 (78)

4.62 (117)

注意: Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权斯必克流体人员审核。 对于因使用这些曲线而导致的未授权或错误选型,斯必克流体不承担任何责任。

60 Hz - 1750 RPM 曲线:

3" x 2" x 9.25" 型号 S2092 - 60 Hz 泵曲线,95-07199 || PDF

60 Hz - 3500 RPM 曲线:

3" x 2" x 9.25" 型号 S2092 - 60 Hz 泵曲线,95-07201 || PDF

50 Hz - 1450 RPM 曲线:

3" x 2" x 9.25" 型号 S2092 - 50 Hz 泵曲线,95-07198 || PDF

50 Hz - 2900 RPM 曲线:

3" x 2" x 9.25" 型号 S2092 - 50 Hz 泵曲线,95-07200 || PDF

型号

入口
尺寸
in (mm)

出口尺寸
in (mm)

最大
叶轮
尺寸
in (mm)

最高 流量 GPM (M3/HR)

最高 扬程,英尺(米)

1750 RPM

3500 RPM

1750 RPM

3500 RPM

S2045

1½" (38mm)
2" (51mm)

1½"
(38mm)

4½"
(114 mm)

97 GPM
(22 m³/hr.)

190 GPM
(43 m³/hr.)

22 ft.
(7 m)

88 ft.
(27 m)

S2065

2½"
(64mm)

2"
(51mm)

6½"
(165 mm)

245 GPM
(56 m³/hr.)

400 GPM
(91 m³/hr.)

47 ft.
(14 m)

190 ft.
(58 m)

S2065LV

1½" (38mm)
至
2½" (64mm)

1½"
(38mm)

6½"
(165 mm)

100 GPM
(23 m³/hr.)

200 GPM
(45 m³/hr.)

44 ft.
(13 m)

180 ft.
(55 m)

S2065HV

3"
(76mm)

2"
(51mm)

6½"
(165 mm)

370 GPM
(84 m³/hr.)

500 GPM
(114 m³/hr.)

50 ft.
(15 m)

200 ft.
(61 m)

S2075

3"
(76mm)

1½"
(38mm)

811/16"
(218 mm)

125 GPM
(28 m³/hr.)

300 GPM
(68 m³/hr.)

80 ft.
(24 m)

320 ft.
(98 m)

S2085

3" (76mm)
4" (102mm)

2½"
(64mm)

811/16"
(218 mm)

480 GPM
(109 m³/hr.)

840 GPM
(191 m³/hr.)

85 ft.
(26 m)

342 ft.
(104 m)

S2085LV

2"
(51mm)

1½"
(38mm)

8½"
(216 mm)

70 GPM
(16 m³/hr.)

145 GPM
(33 m³/hr.)

81 ft.
(25 m)

330 ft.
(101 m)

S2092

3"
(76mm)

2"
(51mm)

9¼"
(216 mm)

390 GPM
(88 m³/hr.)

700 GPM
(159 m³/hr.)

92 ft.
(28 m)

360 ft.
(109 m)

OPTIONS & PERFORMANCE

  • Options
  • Performance

产品选项:

  • 15 或 20 Ra,电解抛光和钝化产品接触表面
  • 双端面机械密封
  • 泵壳排放
  • 不锈钢电机
  • USP Class VI 级弹性体
  • 不锈钢电机
  • 不锈钢支腿套件
  • Ra 粗糙度
  • 认证和见证性能测试
  • 底座安装泵
  • 不锈钢底座和联轴器护罩



泵壳排放选项

朝前 - 型号 S2065 - S2092



0 度 90 度 45 度 液环



朝下 - 型号 S2045 - S2092

0 度 90 度 45 度



切向 - 型号 S2045 - S2092





0 度朝左

90 度朝左 45 度朝左 液环朝左
0 度朝右 90 度朝右 45 度朝右 液环朝右



朝前 90 度弯头 - 型号 S2045 - S2092

0 度 90 度 45 度

离心泵曲线说明 || US

相关

文章和资源

MTR/认证包查找

产品

200 系列 - 卫生级 - 离心泵
200 系列 - 无菌 - 离心泵
200 系列 - 高压 - 离心泵
200 系列 - 注射用水 (WFI) 系列 - 离心泵
200LR 系列 - 自吸式液环离心泵
200 系列 - 重载型公制 - 离心泵
多级 200 系列 - 离心泵
Anhydroo APV Bolting Systems Bran+Luebbe Gerstenberg Schrӧder
Hytec Johnson Pump Johnson Pump Marine Lightnin Philadelphia
Plenty Power Team Seital Separation SPX Rail Systems Stelzer
Stone Tigerholm Uutechnic Waukesha Cherry-Burrell
Events Careers Investors Terms of Use
Data Privacy Terms & Conditions Disclosure Statements
