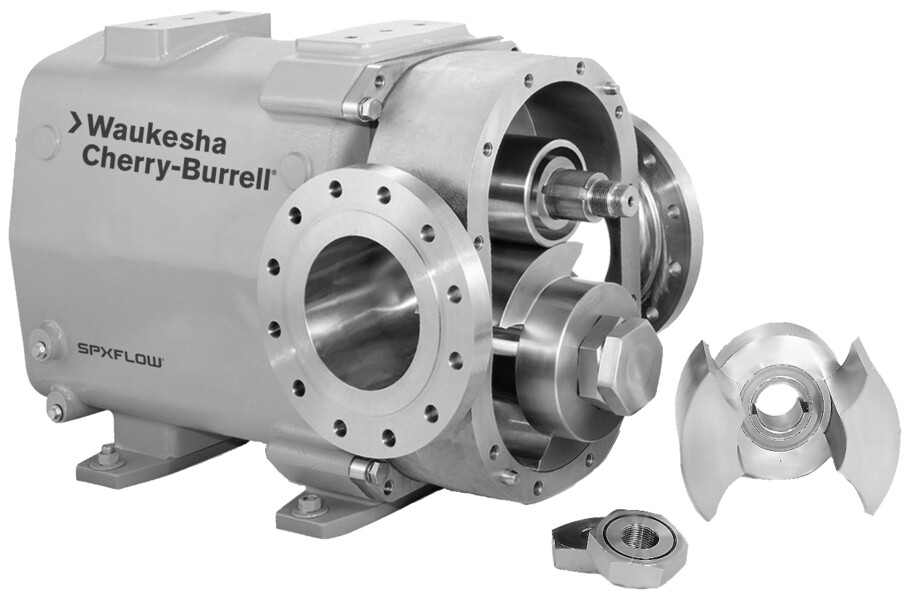

Universal 1 Series - 420/520 High Capacity - Positive Displacement Pumps
FEATURES
420 每转动一圈泵送 1 加仑(6 升)以上;520 则泵送 2 加仑(8 升)以上。 非常适合番茄、蔬菜和宠物食品行业以及化学/工业应用。
特点与优点
卫生功能
- 转子/轴连接与产品区域密封隔离
- 侧面安装功能,可更好地排水
- 316L 泵体和泵盖
- 标配非抱死 Waukesha“88”合金转子;允许在更紧密间隙下运行且效率更高;还提供 316 不锈钢
- 标配机械密封
- 提供无菌型号选项
长寿命特性
- 大直径 17-4 PH 轴,强度更高
- 重载型轴承架
- 双锥形滚子轴承进一步确保了精确的转子移动和更长的密封寿命
- 泵体通过螺栓固定在齿轮箱上,以便在拆卸泵盖和转子时保持密封面接触
- 润滑脂润滑轴承,可在整个速度、温度和压力范围内
为所有轴承提供主动润滑 - 产品区内无轴承
- 转子螺母专为延长使用寿命而设计,而不会发生松脱
产品规格
型号 | 每转排量 | 额定 流量最大 |
压力 PSI |
---|---|---|---|
420-UHC | 1.62 加仑 (6.129 升) | 640 GPM (145.4 m³/hr.) | 200 PSI (13.8 bar) |
423-UHC | 1.62 加仑 (6.129 升) | 640 GPM (145.4 m³/hr.) | 200 PSI (13.8 bar) |
520-UHC | 2.38 加仑 (8.990 升) | 830 GPM (188.5 m³/hr.) | 150 PSI (10.3 bar) |
523-UHC | 2.38 加仑 (8.990 升) | 830 GPM (188.5 m³/hr.) | 150 PSI (10.3 bar) |
型号 420-UHC 和 423-UHC
0-400 RPM 速度范围。 6",150# 法兰接口尺寸;适用于 200 PSI (13.8 bar) 压差。 温度范围:-40°F (-40°C) 至 300°F (149°C)。
双层屏障或密封件可保护泵室的每个开口。 流通蒸汽或无菌流体在接口处、泵盖中和轴封处的这些双密封环之间循环,形成了不可穿透的屏障,防止污染。

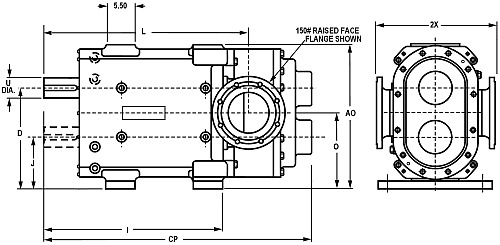

AO | CP | D | I | J | L | O | U | 2X | 法兰尺寸 | |
---|---|---|---|---|---|---|---|---|---|---|
IN | 27.25 | 49.60 | 18.75 | 33.60 | 9.75 | 39.19 | 14.25 | 3.875 | 22.50 | ANSI 6" |
MM | 692.2 | 1259.8 | 476.2 | 853.4 | 247.6 | 995.4 | 362 | 98.42 | 571.5 |
大约运输重量: 2600 磅 (1180 千克)。
泵曲线 95-07086 - 型号 420-UHC 和 423-UHC || PDF
注释: 尺寸仅供参考。 如果需要更详细的测量,请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型,WCB 不承担任何责任。
型号 520-UHC 和 523-UHC
0-350 RPM 速度范围。 8",150# 法兰接口尺寸;适用于 150 PSI (10.3 bar) 压差。 温度范围:-40°F (-40°C) 至 300°F (149°C)。
双层屏障或密封件可保护泵室的每个开口。 流通蒸汽或无菌流体在接口处、泵盖中和轴封处的这些双密封环之间循环,形成了不可穿透的屏障,防止污染。

AO | CP | D | I | J | L | O | U | 2X | 法兰尺寸 | |
---|---|---|---|---|---|---|---|---|---|---|
IN | 27.25 | 51.47 | 18.75 | 33.60 | 9.75 | 39.55 | 14.25 | 3.875 | 22.50 | ANSI 8" |
MM | 692.2 | 1307.3 | 476.2 | 853.4 | 247.6 | 1004.6 | 362 | 98.42 | 571.5 |
大约运输重量: 3000 磅 (1360 千克)。
泵曲线 95-07087 - 型号 520-UHC 和 523-UHC || PDF
注释: 尺寸仅供参考。 如果需要更详细的测量,请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前,所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型,WCB 不承担任何责任。
泵体
标配: 316L 不锈钢
选配:
- 用于未来双密封的冲洗孔
- 泵体固定螺钉
接口
标配: S-Line
选配:
- Bevel Seat,I-Line,Q-Line;欧洲 DIN、SMS 或 RJT
- NPT 公头,150 磅和 300 磅法兰。 (型号 320 上标配 150 磅法兰)
- 矩形法兰入口或无菌接口
- 扩展接口
- 6、18、30 和 60 型号上可选接口尺寸
泵盖
标配: 316L 不锈钢平泵盖,六角泵盖螺母
选配:
- 通风或排放连接
- 无菌、带夹套或通风
转子
标配: 合金 88 双翼。 标准间隙,最高 180° F (82° C)
选配:
- 热间隙最高至 300° F (149° C)
- 间隙超过 300° F (149° C) 的应用
- 特殊和正面间隙以及开槽转子轮毂用于特殊应用
O 形圈
标配: 丁腈橡胶
选配:
- 氟橡胶 (FKM)
- EPDM
- 硅胶
- EPDM-SF
密封
标配: 单端面机械
选配:
- 双端面机械
- 密封面: 陶瓷、碳化硅、碳化钨、碳、John Crane Type 8B2 碳、密封面
齿轮箱
标配: 涂漆铸铁 WCB 蓝色,316L 不锈钢轴,顶部轴位置,17-4 PH 轴
选配:
- Steel-it 油漆
- 下轴位置
- 用于侧面安装泵的底座垫片。 标配为左侧轴位置
- 右侧轴位于侧装式齿轮箱上
底座
标配: 平板,环氧树脂涂层,带可调节支脚,不锈钢联轴器护罩,Lovejoy 或 Woods 联轴器
选配:
- 碳钢
驱动装置
标配: Nord/Baldor 直连
选配:
- 直角齿轮减速器
