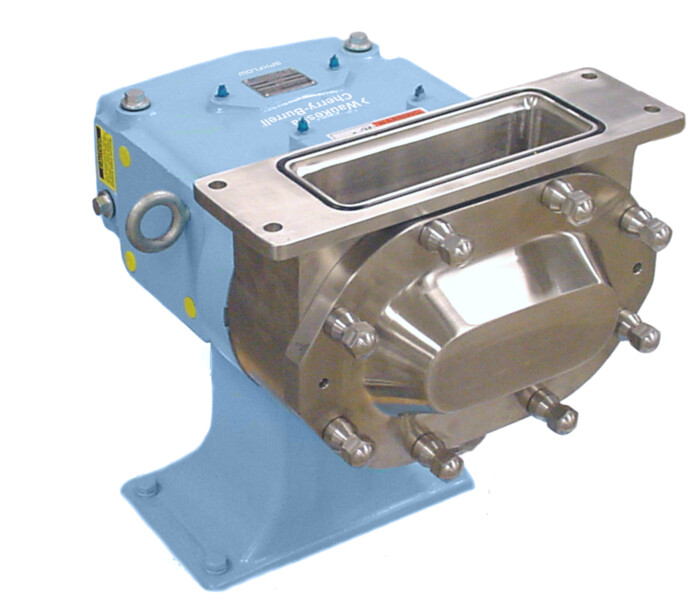

Universal 2 系列 - 矩形法兰 - 容积泵

Product Type(s) : Positive Displacement Pumps
Description :

专门设计用于泵送“无法泵送”的产品，如面团、肉类乳剂、布丁和奶酪，这些产品会导致传统泵出现桥接和汽蚀现象。
Capacity :

Pump Services


WHERE TO BUY

FEATURES

六种型号的进口尺寸范围为 7.13 至 86.87 平方英寸。

优点

  • 316 不锈钢泵体
  • 大矩形入口
  • 防抱死 Waukesha“88”合金转子
  • 最大压力： 200 psi (13.8 bar)*
  • 温度范围：-40°F (-40°C) 至 300°F (149°C)

*请联系应用工程部门，了解更高压力或更高温度的应用。



DIMENSIONS & SPECIFICATIONS

型号 014

0-600 RPM 速度范围。 1½" (38.1 mm) 排放口；适用于 250 PSI (17.2 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。



A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
6.75
1.95
12.50
4.13
11.71
13.92
14.92
8.88
0.38
2.31
0.41
7.66
2.12
9.61
0.875
3.63
7.11
MM
171
50
318
105
297
354
379
226
10
59
10
195
54
244
22.23
92
181


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.50
1.62
6.50
0.50
2.63
7.50
0.41
1.44
4.94
0.59
1.28
MM
13
41
165
13
67
191
10
37
125
15
33

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 66 磅 （30 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07153 - 矩形法兰型号 014-U2 PDF || PDF

型号 034

0-800 RPM 速度范围。 2" 排放口；适用于 200 PSI (13.8 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
8.00
2.88
12.75
4.25
14.49
16.49
17.58
8.88
0.38
3.00
0.44
8.49
2.62
11.37
1.250
3.88
8.12
MM
203
73
324
108
368
419
447
226
10
76
11
216
67
289
31.75
99
206


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.62
1.88
10.75
0.62
3.12
12.00
0.53
1.81
6.84
0.66
2.58
MM
16
48
273
16
79
305
13
46
174
17
66

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 140 磅 （64 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07154 - 矩形法兰型号 034-U2 PDF || PDF

型号 064

0-800 RPM 速度范围。 2½" 排放口；适用于 200 PSI (13.8 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
11.75
4.35
13.94
7.00
19.14
21.25
22.83
9.00
0.50
5.50
0.56
10.77
3.50
15.16
1.625
4.94
10.31
MM
298
110
354
178
486
540
580
229
13
140
14
274
89
385
41.28
125
262


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.50
4.00
12.20
0.52
5.00
13.23
0.53
2.44
9.00
1.28
2.11
MM
13
102
310
13
127
336
13
62
229
33
54

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 297 磅 （135 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07155 - 矩形法兰型号 064-U2 PDF || PDF

型号 134

0-800 RPM 速度范围。 3" 排放口；适用于 200 PSI (13.8 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
11.75
5.00
13.94
7.00
20.15
22.27
23.84
9.00
0.50
5.50
0.56
10.77
3.50
15.78
1.625
4.94
10.31
MM
298
127
354
178
512
566
606
229
13
140
14
274
89
401
41.28
125
262


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.78
3.00
14.00
0.63
4.55
15.25
0.53
3.19
9.38
0.68
2.94
MM
20
76
356
16
116
387
13
81
238
17
75

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 317 磅 （144 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07246 - 矩形法兰型号 134-U2 || PDF

型号 184

0-800 RPM 速度范围。 3" 排放口；适用于 200 PSI (13.8 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
15.00
4.32
35.94
9.50
23.26
25.32
28.51
13.50
0.63
8.25
0.56
13.74
4.50
18.31
2.00
7.25
13.78
MM
381
110
913
241
591
643
724
343
16
210
14
349
114
465
50.80
184
350


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.63
5.75
16.75
0.63
7.00
18.00
0.53
3.28
11.25
1.86
3.38
MM
16
146
425
16
178
457
13
83
286
47
86

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 535 磅 （243 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07157 - 矩形法兰型号 184-U2 PDF || PDF

型号 214

0-800 RPM 速度范围。 4" 排放口；适用于 200 PSI (13.8 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
18.00
4.38
35.94
12.00
27.08
28.58
-
27.13
0.75
9.50
0.69
16.86
5.06
21.26
2.375
8.81
16.17
MM
457
111
913
305
688
726
-
689
19
241
18
428
129
540
60.33
224
411


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.75
7.50
16.5
0.75
9.00
18.00
0.69
3.45
12.70
2.78
2.65
MM
21
203
419
19
229
457
18
88
323
71
67

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 933 磅 （423 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07158 - 矩形法兰型号 214-U2 PDF || PDF

型号 224

0-600 RPM 速度范围。 4" (101.6 mm) 排放口尺寸；适用于 300 PSI (20.7 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
15.00
4.75
19.75
9.50
24.00
26.06
29.25
13.50
0.63
8.25
0.56
13.74
4.50
18.49
2.00
6.25
12.87
MM
381
121
502
241
610
662
743
343
16
210
14
349
114
470
50.80
159
327


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.63
4.37
16.75
0.63
5.62
18.00
0.53
4.06
11.25
0.78
3.38
MM
16
111
425
16
143
457
13
103
286
20
86

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 605 磅 （274 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07159 - 矩形法兰型号 224-U2 PDF || PDF

型号 324

0-600 RPM 速度范围。 6" (152.4 mm) 排放口尺寸；适用于 300 PSI (20.7 bar) 压差。 温度范围 -40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
18.00
4.79
35.94
12.00
27.66
29.16
-
27.13
0.75
9.50
0.69
16.86
5.06
21.63
2.375
8.81
17.81
MM
457
122
913
305
703
741
-
689
19
241
18
428
129
549
60.33
224
452


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.81
8.00
16.5
0.75
9.63
18.00
0.69
4.25
12.70
2.69
2.65
MM
21
203
419
19
245
457
18
108
323
68
67

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，014-U2 至 034-U2 型号上的带夹套泵盖的连接尺寸为 ¾"-14 NPT，型号 064-U2 至 134-U2 上的尺寸为 1"-11-½ NPT。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 913 磅 （414 千克），仅泵。

注释：尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07160 - 矩形法兰型号 324-U2 PDF || PDF

型号

每转排量

额定
流量最大

最大
压力
014-U2 0.0142 加仑 （0.054 升） 5.68 GPM (1.3 m³/hr.) 200 PSI (13.8 bar)
034-U2 0.060 加仑 （0.227 升） 24 GPM (5.5 m³/hr.) 250 PSI (17.2 bar)
064-U2 0.153 加仑 （0.579 升） 61 GPM (13.9 m³/hr.) 300 PSI (20.7 bar)
134-U2 0.253 加仑（0.958 升） 101 GPM (22.9 m³/hr.) 200 PSI (13.8 bar)
184-U2
0.380 加仑 （1.438 升）
152 GPM (34.5 m³/hr.)
450 PSI (31.0 bar)
214-U2 0.502 加仑 （1.90 升） 200 GPM (45.4 m³/hr.) 500 PSI (34.5 bar)
224-U2 0.521 加仑 （1.972 升） 208 GPM (47.2 m³/hr.) 300 PSI (20.7 bar)
324-U2 0.752 加仑 （2.847 升） 300 GPM (68.1 m³/hr.) 300 PSI (20.7 bar)

OPTIONS & PERFORMANCE

接口

标配：  多种卫生级卡箍类型，包括 S-Line、I-Line 和 Q-Line

选配：

  • 提供Bevel Seat
  • 可选欧洲类型；DIN，SMS，RJT
  • 型号 014 至 324 规格上可选 NPT 公头和 150 磅法兰
  • 型号 324 上标配 150 磅法兰
  • 请联系厂家了解可用的矩形法兰入口

转子

标配： 双翼 - 标准；适用于大多数应用

  • 单翼 - 用于减少带有颗粒流体（如番茄丁产品）的破损

转子间隙

标配：最高 180°F (82°C)

选配：

  • 热间隙转子选件，用于高达 300°F (149°C) 的应用
  • 可提供其他特殊间隙

O 形圈

标配：  丁腈橡胶

选配：

  • PTFE/FFKM
  • 氟橡胶 (FKM)
  • 氟橡胶 (FKM) - Class 6
  • EPDM
  • EPDM - SF
  • EPDM - Class 6
  • 硅胶
  • 全氟橡胶 (FFKM)
  • FEP 封装
  • 丁腈橡胶 - 金属可检测
  • FKM - 金属可检测
  • EPDM - 金属可检测

泵盖和齿轮箱

标配：铸铁粉末涂层齿轮箱，17-4 不锈钢轴，不锈钢轴承固定器

选配：

  • 不锈钢齿轮箱
  • 316L 不锈钢轴
  • Steel-it 油漆
  • 下轴位置
  • 轴承隔离器
  • 用于侧面安装泵的底座垫片。 标配为左侧轴位置。
  • 右侧轴位于侧装式齿轮箱上

Tru-Fit®

标配为安装在不锈钢底座上的直联式 Tru-Fit® 泵，带不锈钢连接件。

特性：

  • 无需轴对中。 无需联轴器护罩。
  • 特殊的底座设计增强可清洁性。
  • 整个设备的总长度平均减少 20-25%。
  • 提供每马力平均 20-25 的齿轮比。
  • 分离齿轮减速器和正时齿轮的油底壳。

选配：

  • 304 不锈钢抛光板底座。
  • 提供 NEMA 或 IEC 框架。 直角减速器
    还可进一步节省空间。
  • 提供 1/2 到 60 马力驱动选件。
  • 卧式或立式泵口连接。

点击以下链接，下载矩形法兰 Universal 2 系列容积泵的泵型号性能曲线。

下载有关读取容积泵曲线的说明 || PDF

  • 矩形法兰 Universal 2 系列 - 型号 014 - 性能曲线 - 95-07153 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 034 - 性能曲线 - 95-07154 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 064 - 性能曲线 - 95-07155 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 134 - 性能曲线 - 95-07246 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 184 - 性能曲线 - 95-07157 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 214 - 性能曲线 - 95-07158 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 224 - 性能曲线 - 95-07159 || PDF
  • 矩形法兰 Universal 2 系列 - 型号 324 - 性能曲线 - 95-07160 || PDF

VIDEOS

容积泵转子动画

Universal 2 容积泵维护介绍

Universal 2 容积泵盖、泵体、转子、密封件维护

Universal 2 容积泵齿轮箱组装

Universal 2 容积泵流体端组装

Universal 2 容积泵垫片演示

性能

点击以下链接，下载矩形法兰 Universal 2 系列容积泵的泵型号性能曲线。

下载有关读取容积泵曲线的说明

图纸

矩形法兰 Universal 2 系列容积泵

型号 034-RF-U2 - DWG 和 PDF

型号 034 矩形法兰 Universal 2 DWG

型号 034 矩形法兰 Universal 2 PDF

型号 064-RF-U2 - DWG 和 PDF

型号 064 矩形法兰 Universal 2 DWG

型号 064 矩形法兰 Universal 2 PDF

型号 134-RF-U2 - DWG 和 PDF

型号 134 矩形法兰 Universal 2 DWG

型号 134 矩形法兰 Universal 2 PDF

型号 214-RF-U2 - DWG 和 PDF

型号 214 矩形法兰 Universal 2 DWG

型号 214 矩形法兰 Universal 2 PDF

型号 224-RF-U2 - DWG 和 PDF

型号 224 矩形法兰 Universal 2 DWG

型号 224 矩形法兰 Universal 2 PDF

型号 324-RF-U2 - DWG 和 PDF

型号 324 矩形法兰 Universal 2 DWG

型号 324 矩形法兰 Universal 2 PDF

视频

英语视频

容积泵转子动画



Universal 2 容积泵维护介绍



Universal 2 容积泵盖、泵体、转子、密封件维护



Universal 2 容积泵齿轮箱组装



Universal 2 容积泵流体端组装



Universal 2 容积泵垫片演示

下载

样本

FH-1723 卫生级 Universal 2 系列 || US || DE || ES || PT

FH-1728 泵再制造计划 || US

手册

95-03015 Universal 2 系列 || US || ES || HU || PL || PT-BR

MM604 卫生级容积泵工程手册 || US

零件清单

PL5063 Universal 2 泵密封套件零件清单 || US

单页

FB-0007 Universal 2 系列产品亮点 || US

FB-0011 Universal E-pumps产品亮点 || US

FB-0042 容积泵正齿轮产品特性 || US

FB-0047 容积泵专业产品特性 || US

FB-0049 容积泵涂层和泵壳产品特性 || US

FH-1805 高精度泵轴轴承 || US

资源

Universal 2 容积泵密封参考表 || US

认证
相关

产品

Universal 2 系列 - 容积泵
Universal 2 系列 - 生物制药 - 容积泵

功能

泵服务
