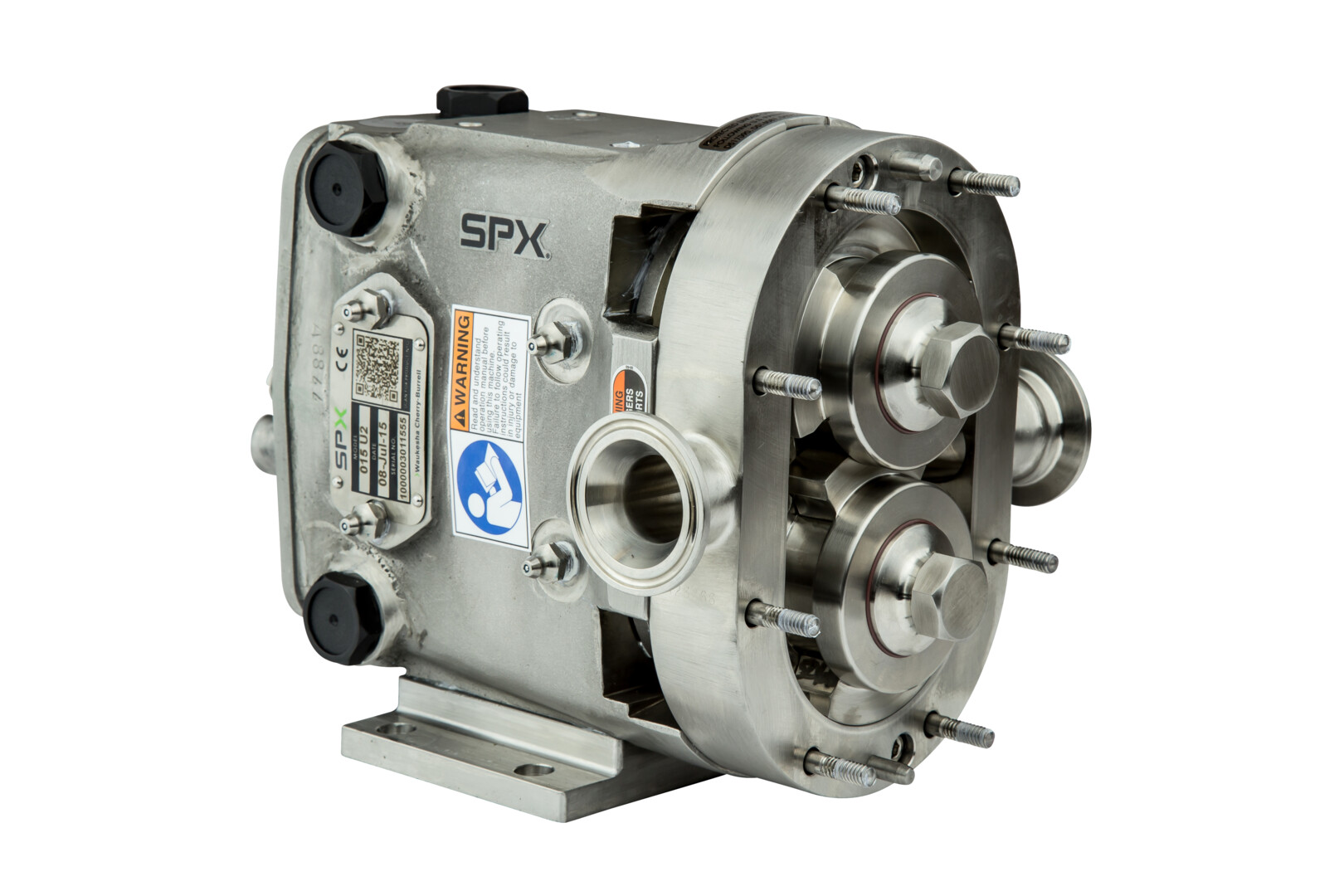

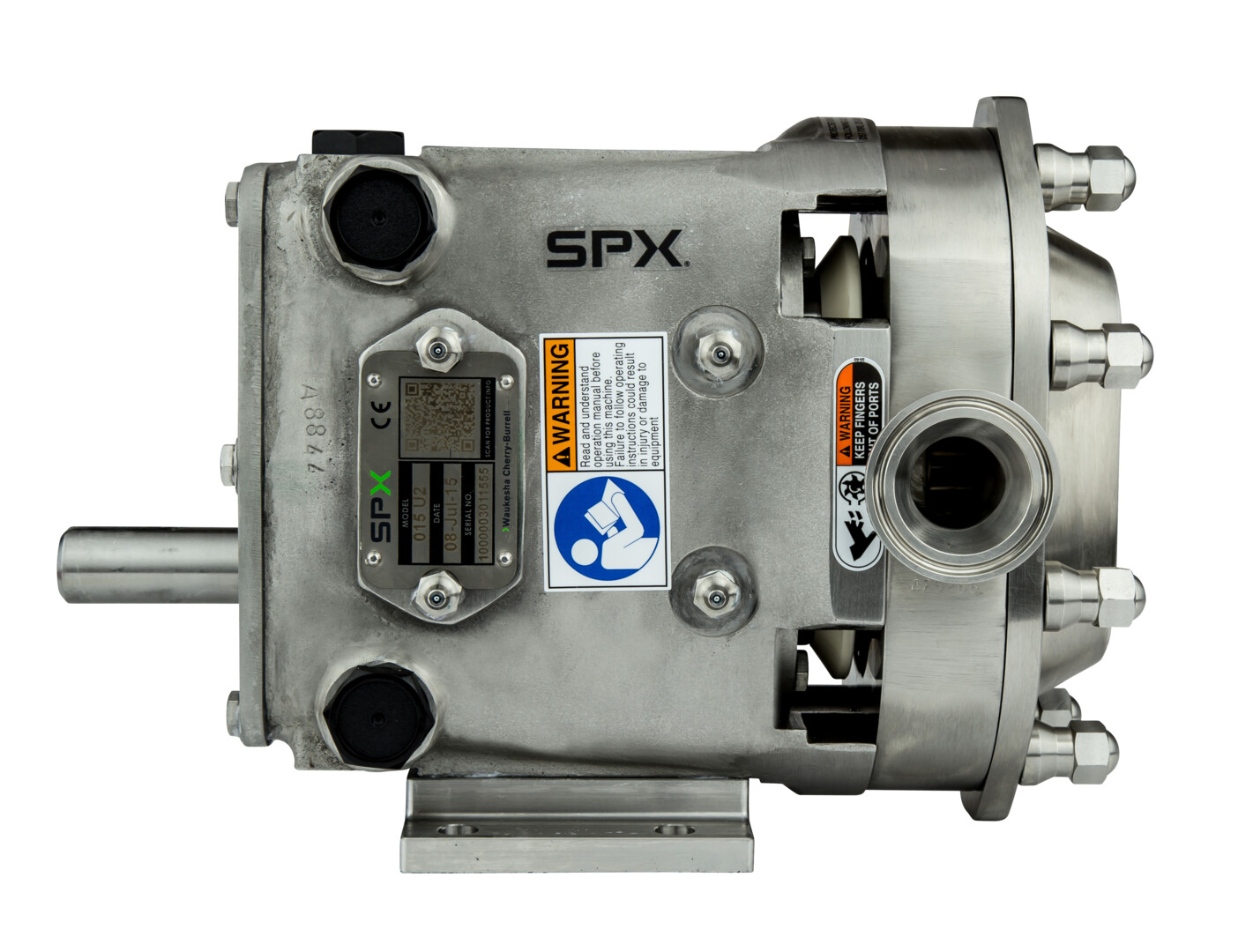

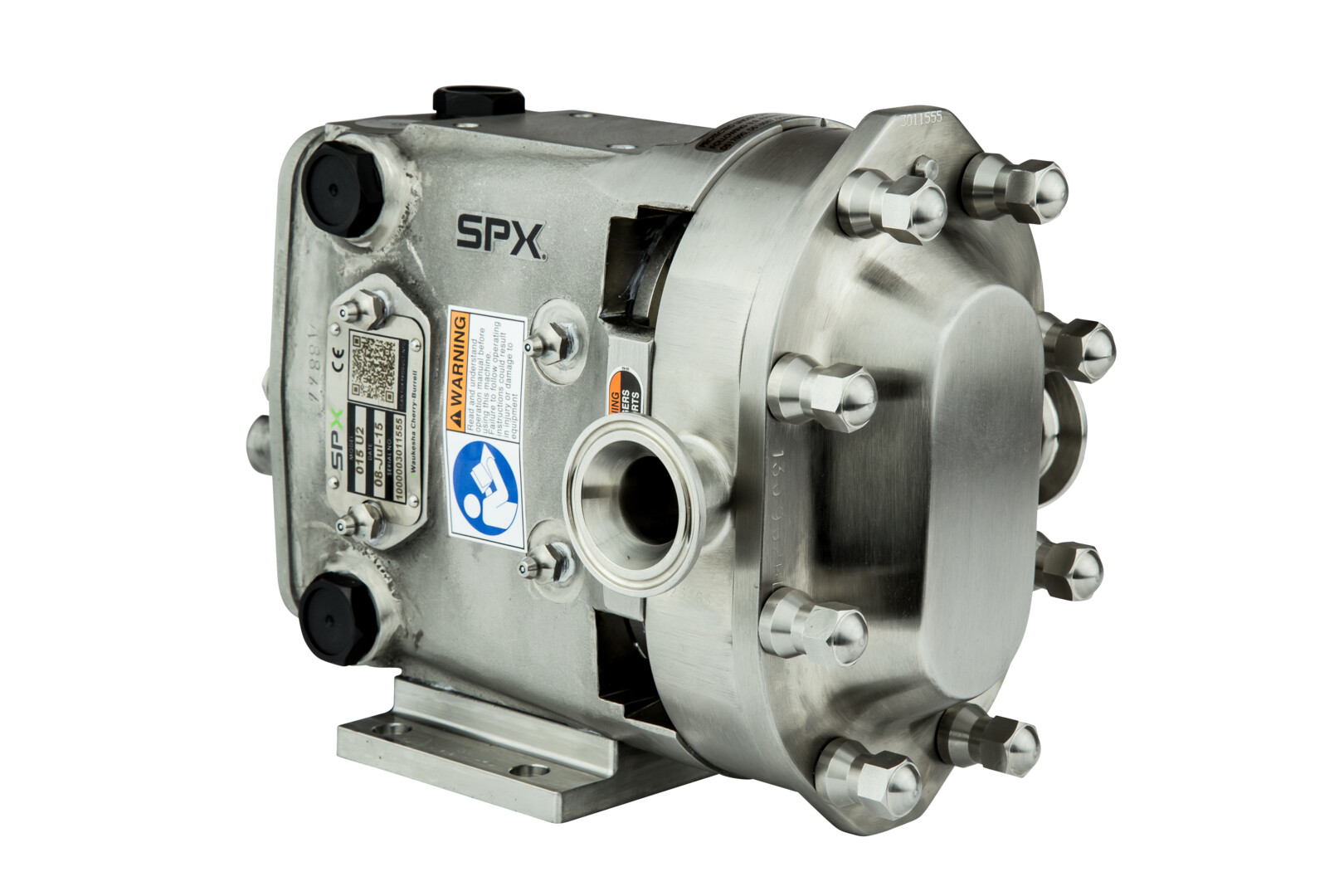

Universal 2 Series - Positive Displacement Pumps
FEATURES
主要功能和优点
- 可以 CIP 。泵体具有内部平滑泵体选项，可通过垂直泵口自由排放。提供可选的转子和泵体轮毂钻孔，适用于困难的 CIP 应用。
- 盖子在水平或垂直端口位置可自由排放。
- 转子/轴连接区与产品区域密封隔离。
- 标配单端面机械密封 可选：双机械密封和三重唇形密封，在化学腐蚀性应用或某些 COP 卫生应用中具有可靠的性能。
- 密封冲洗可选：密封区域互连，以改善密封冲洗液的循环和排出。还可选择在线蒸汽灭菌(SIP)。
- 006 至 370 型号上可选不锈钢轴承架。
- 无菌设计（选项）
长寿命特性
- 高达 500 psi (34.5 bar) 的压力。
- 专用转子锁紧螺母专为延长使用寿命而设计，而不会发生松脱。
- 产品区内无轴承。
- 大直径 17-4 PH 轴提高了强度和刚度。有助于减少振动；延长密封寿命。
- 重载型轴承架（不锈钢作为选件提供）。
- 双圆锥滚子轴承。
- 润滑脂润滑轴承，可在整个速度、温度和压力范围内为所有轴承提供主动润滑。
- 泵体固定螺钉，用于在检查期间保护机械密封。
- 更长的外密封使用寿命。增加波形弹簧，以机械方式加载密封件。
- 内部密封件上的 O 形圈在密封件因磨损而移动时，在清洁表面上实现密封。
- 独特的机械密封设计采用 3 销式固定密封，特殊设计轴用于旋转密封。
006-U2 型号
转速范围 0-1000 RPM。提供 1" (25.4 mm) 和 1½" (38.1 mm) 接口尺寸；适用于 300 PSI (20.7 bar) 压差。温度范围 -40°F (-40°C) 至 300°F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
CP4
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
4.75
|
8.3
|
3.75
|
11.71
|
13.92
|
14.92
|
5.50
|
1.94
|
2.31
|
0.41 槽
|
7.66
|
2.93
|
9.61
|
4.21
|
.875
|
3.49
|
6.97
|
MM
|
121
|
211
|
95
|
297
|
354
|
379
|
140
|
49
|
59
|
10 槽
|
194
|
74
|
244
|
107
|
22.23
|
89
|
177
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 手动泄压泵盖，带夹套泵盖的接口尺寸为：型号006-U2 至 030-U2 是 3/4"-14 NPT，型号 042-U2 至 220-U2 是 1" -11 - NPT。
尺寸“X”和“2X”适用于 Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头（320 U2 除外）
大约运输重量 56磅(25.4 千克)。
注释：尺寸仅供参考。如果需要更详细的尺寸，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。下单之前，所有选型都必须由授权 WCB 人员审核。对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
其他尺寸：Universal 2 系列 Tru-Fit ® 尺寸
泵曲线 95-07075 - 型号 006-U2 || PDF
型号 006 通用型 U2 系列 SOLIDWORKS 3D || ZIP
型号 006 通用型 U2 系列 STEP 3D || ZIP
