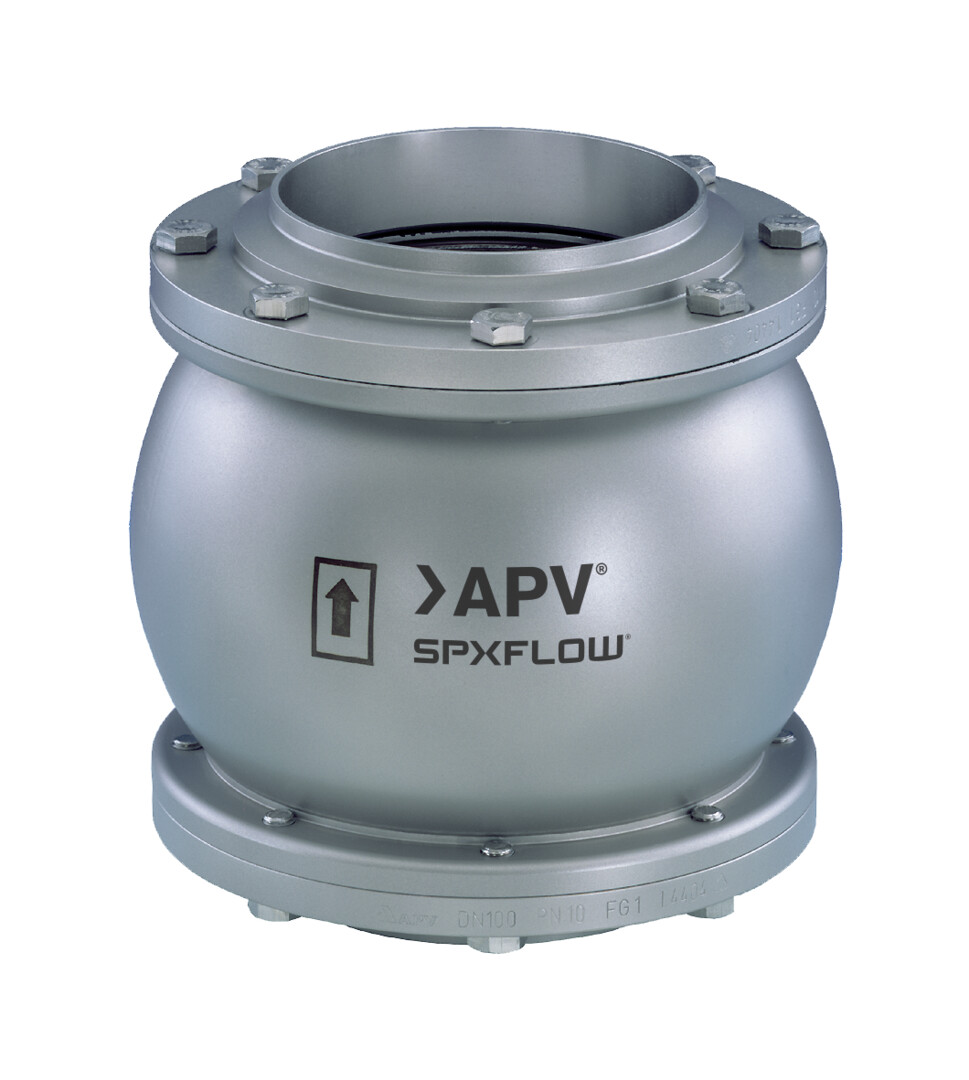

RUF3 シリーズ - チェックバルブ

Product Type(s) : Check Valves
Description :

RUF シリーズのチェックバルブは、パイプライン内の製品の逆流を阻止しなければならない場所に設置します。  この逆止弁は、醸造、乳製品、化学、医薬品加工に使用されています。
WHERE TO BUY

FEATURES

利点

  • 堅牢で信頼性の高いベアリングにより、メンテナンスコストが削減されます。 バルブの部品数は最小限です。
  • 柔軟な設計 - バルブは水平または垂直に取り付けることができます。
  • メンテナンスが容易 - 中間フランジ設計により、バルブをラインから簡単に取り外すことができます。
  • ID マーク付きのプロファイルシールがギャップをなくし、予備部品の注文を容易にします。
  • 最小流量抵抗 / 圧力降下
  • ボール形状のバルブ本体により流れがスムーズ
  • 0.72 psi（0.05 bar）の最低応答圧力
  • 1.16 psi（0.08 bar）の完全開口断面
  • CIP 洗浄用に設計
  • ソフトシートシール
  • RUF3 チェックバルブはプロセスパイプラインに直接溶接するように設計されています
Theory of Operation

逆止チェックバルブの動作原理

逆止チェックバルブは、パイプライン内の製品の逆流を阻止しなければならない場所に設置します。

バルブは、液体の圧力がバネ仕掛けのバルブディスクにかかることで開きます。 流れる方向の液体の流れが止まると、予圧されたバネによって閉鎖プロセスに入ります。

RUF3 逆止チェックバルブの部品：

  1. フランジ
  2. フランジネジ
  3. フランジシール
  4. シャフトベアリング
  5. ハウジングシール
  6. 圧力バネ
  7. バルブシャフト
  8. シートシール
  9. バルブ本体

主な用途

液体の逆流を防ぐために使用されており、多くの業界で使用することができます。

乳製品加工

醸造加工

医薬品加工

化学加工

DIMENSIONS & SPECIFICATIONS

サイズ：  1" - 4" / DN25 - DN100

製品接液部品：  AISI 316L / 1.4404

シール材質：

  • EPDM，HNBR，FPM，VMQ
  • すべてのシール材料は FDA 準拠です

最大 温度：

  • EPDM、 HNBR、 FPMとVMQ： 275°F/135°C
  • 短時間： 284°F/140°C
  • VMQ および FPM は、温水 / 蒸気とともに使用しないでください。

最大 ライン圧力： 145 psi (10 bar)

OPTIONS & PERFORMANCE

ご要望に応じて、スケジュール 5 および 10 のパイプサイズをご用意できます

定格圧力：

動作圧力：  最大ライン圧力： 145 psi (10 bar)

定格温度：

動作温度： 最高 275ºF (135°C),短時間 284ºF (140ºC)- 蒸気なし

VIDEOS

RUF チェックバルブメンテナンス動画 - English

SPX FLOWのAPVブランドDELTA RUF逆止バルブのメンテナンス手順
