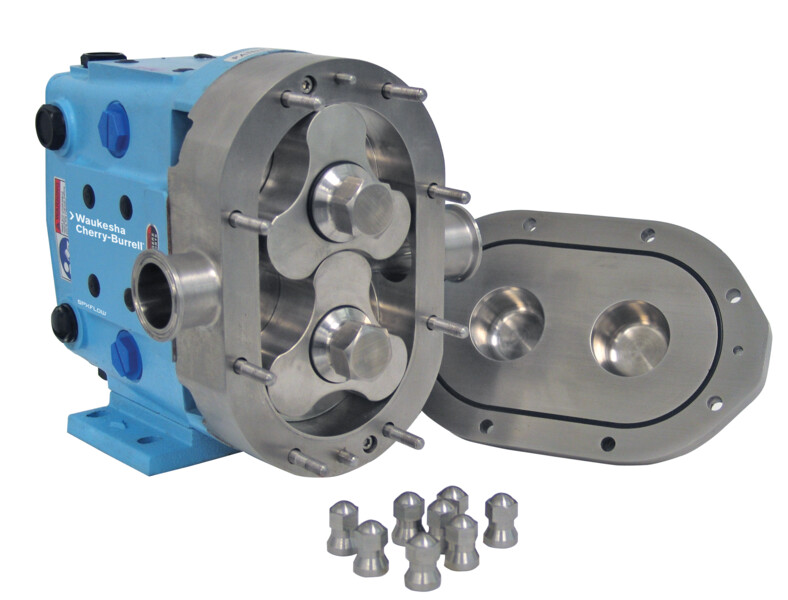

Universal 凸轮泵系列 - 容积泵
DIMENSIONS & SPECIFICATIONS
018-UL 型号
0-1000 RPM 速度范围。 1½" (38.1 mm) 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300° F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
CP4
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
4.75
|
8.3
|
3.75
|
12.37
|
14.59
|
15.58
|
5.50
|
1.94
|
2.31
|
0.41 槽
|
7.66
|
2.93
|
9.84 |
4.21
|
0.875
|
3.49
|
6.97
|
MM
|
121
|
211
|
95
|
314
|
371
|
396
|
140
|
49
|
59
|
10 槽
|
194
|
74
|
250
|
107
|
22.23
|
89
|
177
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 "-14 NPT。
尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。
大约运输重量 65 磅 （29.5 千克）。
注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
泵曲线 95-07089 - 凸轮泵型号 018 || PDF
030-UL 型号
0-1000 RPM 速度范围。 1½" (38.1 mm) 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300° F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
CP4
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
6.25
|
10.29
|
4.25
|
14.49
|
16.49
|
17.58
|
6.86
|
2.31
|
2.56
|
0.41 槽
|
8.83
|
3.56
|
11.63
|
5.21
|
1.25
|
4.25
|
8.5
|
MM
|
159
|
261
|
108
|
368
|
419
|
447
|
174
|
59
|
65
|
10 槽
|
224
|
90
|
295
|
132
|
31.75
|
108
|
216
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 "-14 NPT。
尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。
大约运输重量 130 磅 （59.0 千克）。
注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
泵曲线 95-07082 - 凸轮泵型号 030 || PDF
060-UL 型号
0-1000 RPM 速度范围。 1½" (38.1 mm) 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
8.25
|
15.31
|
5.87
|
18.26 |
21.00
|
9.56
|
3.50
|
4.12
|
0.53
|
10.99
|
5.06
|
11.94
|
7.31
|
1.625
|
5.37
|
10.75
|
MM
|
210
|
389
|
149
|
464 | 533 |
243
|
89
|
105
|
0.13
|
279
|
129
|
303 |
186
|
41.28
|
136
|
273
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT。
带夹套泵盖为 ¾"-14 NPT。
尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。
大约运输重量 285 磅 （129 千克）。
注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
泵曲线 95-07083 - 凸轮泵型号 060 || PDF
130-UL 型号
0-1000 RPM 速度范围。 1½" (38.1 mm) 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300° F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
CP4
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
8.25
|
15.31
|
5.87
|
20.15
|
22.27
|
23.84
|
9.56
|
3.50
|
4.12
|
0.53
|
10.99
|
5.06
|
15.77
|
7.31
|
1.625
|
5.37
|
10.75
|
MM
|
210
|
389
|
149
|
512
|
566
|
606
|
243
|
89
|
105
|
13
|
279
|
129
|
401
|
186
|
41.28
|
136
|
273
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT。
尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。
大约运输重量 305 磅 （138 千克）。
注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
220-UL 型号
0-1000 RPM 速度范围。 1½" (38.1 mm) 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300° F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
CP4
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
8.50
|
19.13
|
9.00
|
24.00
|
26.06
|
29.25
|
12.38
|
3.75
|
7.25
|
0.53 槽
|
14.80
|
6.38
|
18.49
|
9.38
|
2.00
|
6.63
|
13.25
|
MM
|
216
|
486
|
229
|
610
|
662
|
743
|
314
|
95
|
184
|
13 槽
|
376
|
162
|
470
|
238
|
50.80
|
168
|
337
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 "-14 NPT。
尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。
大约运输重量 590 磅 （268 千克）。
注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
泵曲线 95-07085 - 凸轮泵型号 220 || PDF
320-UL 型号
0-1000 RPM 速度范围。 1½" (38.1 mm) 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300° F (149°C)。
A
|
AO
|
B
|
CP
|
CP1
|
CP4
|
D
|
E
|
F
|
G
|
I
|
J
|
L
|
O
|
U
|
X
|
2X
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN
|
12.00
|
22.38
|
11.63
|
27.66
|
29.16
|
--
|
13.88
|
5.25
|
8.00
|
0.66
|
17.80
|
6.88
|
21.63
|
10.38
|
2.375
|
8.00
|
16.00
|
MM
|
305
|
568
|
295
|
703
|
741
|
--
|
358
|
133
|
203
|
17
|
452
|
175
|
549
|
264
|
60.45
|
203
|
406
|
CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 "-14 NPT。
尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。
大约运输重量 895 磅 （406 千克）。
注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。
泵曲线 95-07145 - 凸轮泵型号 320 || PDF
