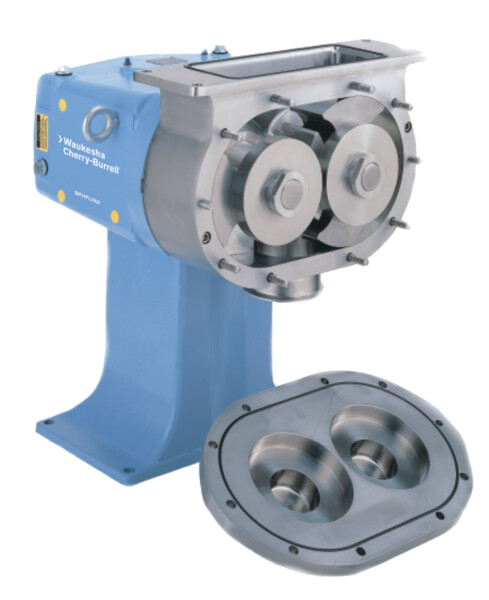

Universal 1 系列 - 矩形法兰 - 容积泵

Product Type(s) : Positive Displacement Pumps
Description :

专门设计用于泵送“无法泵送”的产品，如面团、肉类乳剂、布丁和奶酪，这些产品会导致传统泵出现桥接和汽蚀现象。
WHERE TO BUY

FEATURES

专门设计用于泵送“无法泵送”的产品；如面团、肉类乳剂、布丁和奶酪，这些产品会导致传统泵出现桥接和汽蚀现象。 六种型号的进口尺寸范围为 7.13 至 86.87 平方英寸。

优点

  • 316 不锈钢泵体
  • 大矩形入口
  • 防抱死 Waukesha“88”合金转子
  • 最大压力： 200 psi (13.8 bar)*
  • 温度范围：-40°F (-40°C) 至 300°F (149°C)

*请联系应用工程部门，了解更高压力或更高温度的应用。

Theory of Operation

经过时间检验的 Waukesha Cherry-Burrell® 旋转泵；外圆周活塞工作原理

在 Waukesha Cherry-Burrell 设计中，弧形“活塞”（转子翼）在泵体中机加工的环形缸体内移动；由此产生的长密封路径可减少回流并产生平滑的产品流，而不会产生破坏性脉冲或压力峰值，并且没有阀门或复杂的零部件。

用于低粘度流体

由 Waukesha“88”合金制成的转子可在与 316L 不锈钢流体头之间保持紧密间隙的情况下运行，如果意外压力波动导致接触，则不会抱死或停滞。 紧密间隙结合转子几何形状，在泵入口和出口之间形成了长距离密封路径，因此实现了低回流运行。 因此，您将实现：高效率、良好的自吸能力、计量能力和良好的流量控制。

用于高粘度流体

转子的大流体腔加上易进入的大防汽蚀接口，可高效泵送高粘度流体、浆状物甚至含有大块或大颗粒的液体。

用于非润滑和研磨性流体

Waukesha Cherry-Burrell 设计在泵送流体中没有轴承，无滑动或滚动接触，转子之间无接触。 即使在恶劣的工作条件下，也能实现出色的使用寿命。

关键应用

宠物食品

肉糜

面团

布丁

奶酪

DIMENSIONS & SPECIFICATIONS

型号 014

0-800 RPM 速度范围。 1" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。



A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
6.75
1.95
12.50
4.13
12.04
13.47
15.25
8.88
0.38
2.31
0.41
7.66
2.12
9.61
0.875
3.63
7.11
MM
171
50
318
105
306
342
387
226
10
59
10
195
54
244
22.23
92
181


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.50
1.62
6.50
0.50
2.63
7.50
0.41
1.44
4.94
0.59
1.28
MM
13
41
165
13
67
191
10
37
125
15
33

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 70 磅 （32 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07146 - 矩形法兰型号 014-U1 || PDF

型号 024

0-800 RPM 速度范围。 1" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
6.75
2.18
12.50
4.13
12.46
13.90
15.67
8.88
0.38
2.31
0.41
7.66
2.12
9.84
0.875
3.63
7.11
MM
171
55
318
105
316
353
398
226
10
59
10
195
54
250
22.23
92
181


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.50
2.00
7.00
0.50
3.00
8.00
0.41
1.75
5.13
0.63
1.44
MM
13
 51
178
13
 76 203
10
 44
130
15
37

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 75 磅 （34 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07147 - 矩形法兰型号 024-U1 || PDF

型号 034

0-800 RPM 速度范围。 1" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
8.00
2.88
12.75
4.25
14.58
16.42
17.67
8.88
0.38
3.00
0.44
8.49
2.62
11.36
1.250
3.88
8.12
MM
203
73
324
108
370
417
449
226
10
76
11
216
67
289
31.75
99
206


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.62
1.88
10.75
0.62
3.12
12.00
0.53
1081
6.84
0.66
2.58
MM
16
48
273
16
79
305
13
46
174
17
66

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 140 磅 （64 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07148 - 矩形法兰型号 034-U1 || PDF

型号 064

0-800 RPM 速度范围。 1" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
11.75
4.35
13.94
7.00
18.91
20.69
22.07
9.00
0.50
5.50
0.56
10.77
3.50
15.16
1.625
4.94
10.31
MM
298
110
354
178
480
526
561
229
13
140
14
274
89
385
41.28
125
262


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.50
4.00
12.20
0.52
5.00
13.23
0.53
2.44
9.00
1.28
2.11
MM
13
102
310
13
127
336
13
62
229
33
54

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 297 磅 （135 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07149 - 矩形法兰型号 064-U1 || PDF

型号 134

0-800 RPM 速度范围。 1" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
11.75
5.00
13.94
7.00
19.85
21.63
23.01
9.00
0.50
5.50
0.56
10.77
3.50
15.78
1.625
4.94
10.31
MM
298
127
354
178
504
549
584
229
13
140
14
274
89
401
41.28
125
262


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.78
3.00
14.00
0.63
4.55
15.25
0.53
3.19
9.38
0.68
2.94
MM
20
76
356
16
116
387
13
81
238
17
75

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 317 磅 （144 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07150 - 矩形法兰型号 134-U1 || PDF

型号 224

0-800 RPM 速度范围。 1" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
15.00
4.75
19.75
9.50
23.37
-
27.87
13.50
0.63
8.25
0.56
13.74
4.50
18.49
2.00
6.25
12.87
MM
381
121
502
241
594
-
708
343
16
210
14
349
114
470
50.80
159
327


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.63
4.37
16.75
0.63
5.62
18.00
0.53
4.06
11.25
0.78
3.38
MM
16
111
425
16
143
457
13
103
286
20
86

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 580 磅 （263 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07151 - 矩形法兰型号 224-U1 || PDF

型号 324

0-800 RPM 速度范围。 1½" 排放口；可选 1½" 接口尺寸；适用于 200 PSI (13.8 bar) 压差。 温度范围：-40°F (-40°C) 至 300°F (149°C)。


A
AA
AOL
B
CP
CP1
CP4
DL
E
F
H
I
J
L
U
X
2X
IN
18.00
6.56
36.00
12.00
30.17
-
-
27.13
0.75
9.50
0.69
16.86
5.06
23.42
2.375
8.87
17.88
MM
457
167
914
305
766
-
708
689
19
241
18
137
129
595
60.33
225
454


C
CA
CB
CC
FA
FB
HA
PA
PB
PC
PD
IN
0.63
8.25
18.50
0.69
9.50
19.88
0.66
5.00
17.38
2.25
1.25
MM
16
210
470
18
241
505
17
127
441
57
32

CP= 标准泵盖，CP1= 带夹套泵盖，CP4= 卸压泵盖，带夹套泵盖的连接尺寸为 ¾"-14 NPT（型号 014-U1 至 034-U1），1"-11-½ NPT（型号 064-U1 和 134-U1）。

尺寸“X”和“2X”适用于Bevel Seat、“S”卡箍、“Q”卡箍、15I 和 14I 接头。

大约运输重量 918 磅 （416 千克），仅泵。

注释： 尺寸仅供参考。 如果需要更详细的测量，请联系您的 WCB 代表。 Waukesha Cherry-Burrell (WCB) 曲线适用于由经过培训的合格工程师进行泵的初步选型。 下单之前，所有选型都必须由授权 WCB 人员审核。 对于因使用这些曲线而导致的未授权或错误选型，WCB 不承担任何责任。

泵曲线 95-07152 - 矩形法兰型号 324-U1 || PDF

OPTIONS & PERFORMANCE

泵体

标配：  316L 不锈钢

选配：

  • 用于未来双密封的冲洗孔
  • 泵体固定螺钉

接口

标配：  S-Line

选配：

  • Bevel Seat，I-Line，Q-Line；欧洲 DIN、SMS 或 RJT
  • NPT 公头，150 磅和 300 磅法兰。 （型号 320 上标配 150 磅法兰）
  • 矩形法兰入口或无菌接口
  • 扩展接口
  • 6、18、30 和 60 型号上可选接口尺寸

泵盖

标配：  316L 不锈钢平盖，带 3 翼泵盖螺母

选配：

  • 通风或排放连接
  • 无菌、带夹套或通风
  • 六角泵盖螺母

转子

标配：  合金 88 双翼。 标准间隙，最高 180° F (82° C)

选配：

  • 热间隙最高至 300° F (149° C)
  • 间隙超过 300° F (149° C) 的应用
  • 特殊和正面间隙以及开槽转子轮毂用于特殊应用
  • 单翼，用于 30、60、130 和 220 型号，可最大程度减少颗粒损坏

O 形圈

标配： 丁腈橡胶

选配：

  • 氟橡胶 (FKM)
  • EPDM
  • 硅胶
  • 全氟橡胶 (FFKM)
  • FEP 封装

密封

标配： 带氧化锆套管的单丁腈橡胶 O 形圈

选配：

  • 316L 不锈钢套管
  • 带冲洗接口的双 O 形圈密封
  • 单端面机械密封，带碳（一件式）与陶瓷密封面
  • 双端面机械密封，带外部碳密封端面和冲洗接头
  • 氧化铬、碳化硅和碳化钨密封面
  • 两片式碳内部密封

齿轮箱

标配： 铸铁粉末涂层，316L 不锈钢轴，顶部轴位置，不锈钢轴承固定器，左侧轴位置

选配：

  • 不锈钢齿轮箱
  • Steel-it 油漆
  • 17-4 PH 轴
  • 下轴位置
  • 轴承隔离器
  • 用于侧面安装泵的底座垫片。 标配为左侧轴位置
  • 右侧轴位于侧装式齿轮箱上

底座

标配： 平板，环氧树脂涂层，带可调节支脚，不锈钢联轴器护罩，Lovejoy 或 Woods 联轴器

选配：

  • 304 不锈钢未抛光板底座，带可调支脚
  • 带橡胶轮的可移动底座
  • 不锈钢管状底座

驱动装置

  • WCB ISR 一体式减速器规格 49、79 和 239。
  • 直连式齿轮电机。

Tru-Fit®

标配为安装在不锈钢底座上的直联式 Tru-Fit® 泵，带不锈钢连接件。

特性：

  • 无需轴对中。 无需联轴器护罩。
  • 特殊的底座设计增强可清洁性。
  • 整个设备的总长度平均减少 20-25%。
  • 提供每马力平均 20-25 的齿轮比。
  • 分离齿轮减速器和正时齿轮的油底壳。

选配：

  • 304 不锈钢抛光板底座。
  • 提供 NEMA 或 IEC 框架。 直角减速器
    还可进一步节省空间。
  • 提供 1/2 到 60 马力驱动选件。
  • 卧式或立式泵口连接。

点击以下链接，下载 Universal 1 系列矩形法兰容积泵的泵型号性能曲线。

下载有关读取容积泵曲线的说明 || PDF
  • Universal 1 系列矩形法兰 - 型号 014 - 性能曲线 - 95-07146 || PDF
  • Universal 1 系列矩形法兰 - 型号 024 - 性能曲线 - 95-07147 || PDF
  • Universal 1 系列矩形法兰 - 型号 034 - 性能曲线 - 95-07148 || PDF
  • Universal 1 系列矩形法兰 - 型号 064 - 性能曲线 - 95-07149 || PDF
  • Universal 1 系列矩形法兰 - 型号 134 - 性能曲线 - 95-07150 || PDF
  • Universal 1 系列矩形法兰 - 型号 224 - 性能曲线 - 95-07151 || PDF
  • Universal 1 系列矩形法兰 - 型号 324 - 性能曲线 - 95-07152 || PDF
