W72RS 系列 - 双座防混罐底阀

Product Type(s) : Double Seat Valves
Description :

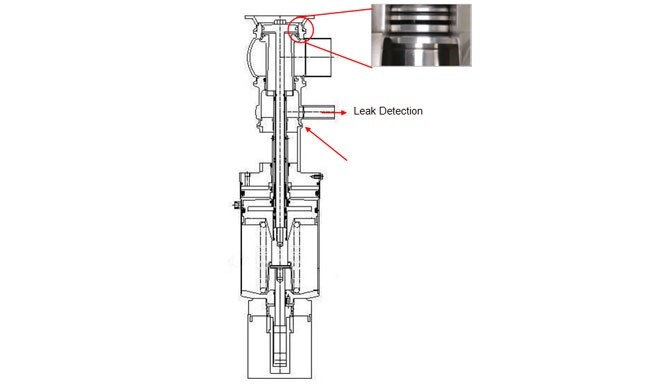

W72RS 系列罐底出口阀具有容器侧径向密封，可在打开或关闭时实现最大限度地溢出减少运行。
WHERE TO BUY

DIMENSIONS & SPECIFICATIONS

材料

  • 产品接液零部件： 不锈钢，ASTM 316L (UNS-S31603)
  • 非产品： 不锈钢，ASTM 304 (UNS-S30400)
  • 弹性体： EPDM 或 FKM（氟橡胶）
  • 表面粗糙度： ≤ 32 Ra (≤0.8 m) 可按要求提供其他表面处理。

尺寸

  • 2.5" (64mm)、3" (76mm)、4" (102mm) 和 6" (152mm) 外径管道尺寸
  • 随焊接法兰一起提供，用于容器连接

VIDEOS

W70 防混阀座清洁移动调整

防混阀阀阵演示

图纸和型号

找到以下按以下内容分类的 3D STEP 文件。

  • 下转接头组件
  • 带支架的气缸
  • 控制头
  • 阀体类型

下载说明： （推荐浏览器： Google Chrome）

  1. 单击下面的类别
  2. 找到要下载的部件号
  3. 右键单击超链接
  4. 选择“另存为”并浏览保存您的文件
  5. 要打开文件，请使用 3D 绘图查看器，如 (AutoDesk Inventor)，或使用 SolidWorks 打开。



其他资源：



注释：

  • 文件仅供参考。 用该文件第 8 页的表格验证所有接口尺寸：
    Ds 1221
  • 使用 Big Machines 或联系应用工程团队验证组装有效性。



下固定器组件
 类型 尺寸
  1.5" 2.0" 2.5" 3.0" 4.0"
标配

Low-Adapter-1.5



 Low-Adapter-2 Low-Adapter-2.5 Low-Adapter-3 Low-Adapter-4
带蒸汽通风腔体 Low-Adapter-1.5-Flush Low-Adapter-2-Flush Low-Adapter-2.5-Flush Low-Adapter-3-Flush Low-Adapter-4-Flush
带支架的气缸
 类型 尺寸
  1.5" 2.0" 2.5" 3.0" 4.0"
W75CP2 - SL   W75CP2
 SL-2		 W75CP2
 SL-2.5		 W75CP2
 SL-3		 W75CP2
 SL-4
W71 W73 - SL W71 W73
 SL-1.5		 W71 W73
 SL-2		 W71 W73
 SL-2.5		 W71 W73
 SL-3		 W71 W73
 SL-4
W71 W73 W72RS - NSL W71 W73 W72RS
 NSL-1.5		 W71 W73 W72RS
 NSL-2		 W71 W73 W72RS
 NSL-2.5		 W71 W73 W72RS
 NSL-3		 W71 W73 W72RS
 NSL-4
W72RS - SL W72RS
SL-1.5		 W72RS
 SL-2		 W72RS
 SL-2.5		 W72RS
 SL-3		 W72RS
 SL-4
W72RSP     W72RSP
 SL-2.5		 W72RSP
 SL-3		 W72RSP
 SL-4
控制头
 详细 类型
Burkert 8681 Burkert 8681 用于可完全维护的气缸
CU4 CU4 用于可完全维护的气缸
WCB WCB 用于可完全维护的气缸
W75CP2
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
一体式阀体 A1   130760 129946 129961 131018
B1   130762 129948 129963 131020
B2   130763 129949 129964 131021
B3   130764 129950 129965 131022
C1   130761 129947 129962 131019
E1   130759 129945 129960 131017
W71
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
一体式阀体 A1 107758 107803 107898 107922 107945
B1 107760 107805 107900 107924 107947
B2 114652 112515 114458 113726 114579
B3 107761 107806 107901 107925 107948
C1 107759 107804 107899 107923 107946
E1 107757 107802 107897 107921 107944
W72RS
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
一体式阀体 A1 113274 113082 113268 113076 113254
B1 113276 113084 113270 113078 113256
B2 113277 113085 113271 114835 113257
B3 113278 113086 113272 113079 113258
C1 113275 113083 113269 113077 113255
E1 113273 113081 113267 113075 113253
W72RSP
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
一体式阀体 A1     126926 126916 113254
B1     126928 126918 113256
B2     126929 126919 113257
B3     126930 126920 113258
C1     126927 126917 113255
E1     126925 126915 113253
W71 两件卡箍式阀体
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
CS C 106013 106014 107917 107920 107954
S 107755 108319 107895 107918 106411
TS T 106025 106026 106027 106028 106029
S 107755 108319 107895 107918 106411
TD T 106025 106026 106027 106028 106029
D 106412 108320 107896 107919 107953
CD C 106013 106014 107917 107920 107954
D 106412 108320 107896 107919 107953
W72RS 两件卡箍式阀体
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
CS C 122381 118700 123784 119026 123786
S 107755 108319 107895 107918 106411
TS T 122380 118699 123783 119025 123785
S 107755 108319 107895 107918 106411
TD T 122380 118699 123783 119025 123785
D 106412 108320 107896 107919 107953
CD C 122381 118700 123784 119026 123786
D 106412 108320 107896 107919 107953
W72RS 罐底
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
两件卡箍式阀体 T2     123784 119026 123786
T1     123783 119025 123785
1/8" 法兰   114824 114825 114826 114827 114828
1/4" 法兰   114829 114830 114831 114832 114833
W73 分流三件卡箍式阀体
 阀体配置 阀体类型 尺寸
    1.5" 2.0" 2.5" 3.0" 4.0"
TTT T 106025 106026 106027 106028 106029
T 111230 111231 111232 111233 111234
T 107755 108319 107895 107918 106411
CTT C 106013 106014 107917 107920 107954
T 111230 111231 111232 111233 111234
T 107755 108319 107895 107918 106411
TCT T 106025 106026 106027 106028 106029
C 111236 111237 111238 111239 111240
T 107755 108319 107895
 107918 106411
TCC T 106025
 106026 106027 106028 106029
C 111236 111237 111238 111239 111240
C 106412 108320 107896 107919 107953
CCC C 106013 106014 107917 107920 107954
C 111236 111237 111238 111239 111240
C 106412 108320 107896 107919 107953
CTC C 106013 106014 107917 107920 107954
T 111230 111231 111232 111233 111234
C 106412 108320 107896 107919 107953
TTC T 106025 106026 106027 106028 106029
T 111230 111231 111232 111233 111234
C 106412 108320 107896 107919 107953
CCT C 106013 106014 107917 107920 107954
C 111236 111237 111238 111239 111240
T 107755 108319 107895 107918 106411
连接接口
尺寸
1" 1.5" 2.0" 2.5" 3.0" 4.0" 6.0"
S-Line S-Line S-Line S-Line S-Line S-Line S-Line
